Tóm tắt

Việc phát triển khai thác các mỏ nhỏ, cận biên riêng lẻ sẽ không đem lại hiệu quả kinh tế do chí phí đầu tư lớn, trong khi trữ lượng thu hồi thấp. Vì vậy, phương án phát triển khả thi nhất là kết nối các mỏ nhỏ, cận biên với các mỏ lân cận và sử dụng chung hệ thống thiết bị, cơ sở hạ tầng sẵn có.

Các phương pháp phân bổ sản phẩm khai thác hiện nay chủ yếu dựa trên cân bằng khối lượng, năng lượng các cấu tử, tỷ lệ các cấu tử đặc trưng trong phân bổ dầu hoặc tỷ lệ các đồng vị bền trong phân bổ khí… Trong đó, phân bổ sản phẩm dựa vào cân bằng khối lượng các cấu tử là phương pháp có độ chính xác cao, đang được áp dụng phổ biến trên thế giới. Bài báo trình bày nguyên lý phân bổ sản phẩm cho các mỏ dầu khí bằng phương pháp cân bằng khối lượng các cấu tử hydrocarbon khi kết nối các mỏ dầu khí.

Từ khóa: Mỏ nhỏ, mỏ cận biên, phân bổ sản phẩm, phân bổ dầu, phân bổ khí, kết nối mỏ, cân bằng khối lượng.

1. Giới thiệu

Cơ sở lý thuyết của phương pháp phân bổ sản phẩm dựa trên thành phần khối lượng. Dòng dầu khai thác được từ mỏ A sẽ trộn lẫn với dòng dầu ở mỏ B và cùng được xử lý trên kho nổi chứa, xuất và xử lý dầu thô (FPSO). Lượng dầu khai thác của mỏ A được xác định dựa vào thiết bị đo trên cụm giàn đầu giếng, lượng dầu của mỏ B được tính bằng tổng lượng dầu trên FPSO trừ đi lượng dầu của mỏ A (Hình 1). Sự phân bổ khí xuất bán, khí nhiên liệu và khí đốt cho các bên cũng được tính toán tương tự dầu thô. Để phân bổ chính xác, các phương pháp đo, lấy mẫu và phân tích mẫu của mỏ A và FPSO phải được thực hiện theo đúng tiêu chuẩn hiện hành.

2. Phương pháp phân bổ

Lượng sản phẩm từ mỏ A cũng như trên FPSO được xác định bằng phương pháp đo và lấy mẫu. Tổng lượng dầu, khí của mỏ B được xác định bằng tổng sản phẩm trên FPSO trừ đi lượng sản phẩm của mỏ A trên cơ sở thành phần khối lượng. Lượng dầu thô và khí xuất bán phân bổ cho các bên được thực hiện như Hình 2. Việc chuyển đổi về khối lượng của từng cấu tử dựa trên số liệu phân tích hoặc tổng hợp số liệu được thực hiện bởi các chuyên gia đo lường. Dầu sau khi xử lý chuyển về bể chứa sẽ xảy ra hiện tượng hao hụt do bay hơi khí từ dầu, do vậy cần tính toán hệ số co ngót, hệ số hiệu chỉnh khi thực hiện phân bổ cho các bên.
Mẫu dầu và khí ở mỏ A và FPSO sau khi xử lý được xác định tính chất theo từng tháng. Thành phần khí xuất bán được xác định hàng ngày bằng thiết bị sắc ký khí (chromatograph). Việc lấy mẫu khí nhiên liệu, khí đốt và khí gaslift sẽ được thực hiện khi cần thiết.

Quá trình phân bổ theo khối lượng từng cấu tử được thực hiện hàng ngày, dựa vào số liệu đo các dòng trên  cụm giàn đầu giếng mỏ A và trên FPSO, bao gồm:

- Dầu thô, khí đồng hành và nước khai thác sau bình tách mỏ A;

- Khí gaslift, nước bơm ép tại cụm giàn đầu giếng  mỏ A;

- Dầu thô sau khi được xử lý tại FPSO;

- Khí xuất bán, khí nhiên liệu, khí gaslift, khí đốt cao áp và thấp áp tại FPSO;

- Dầu trong bể chứa;

- Tổng nước khai thác và bơm ép ở FPSO.

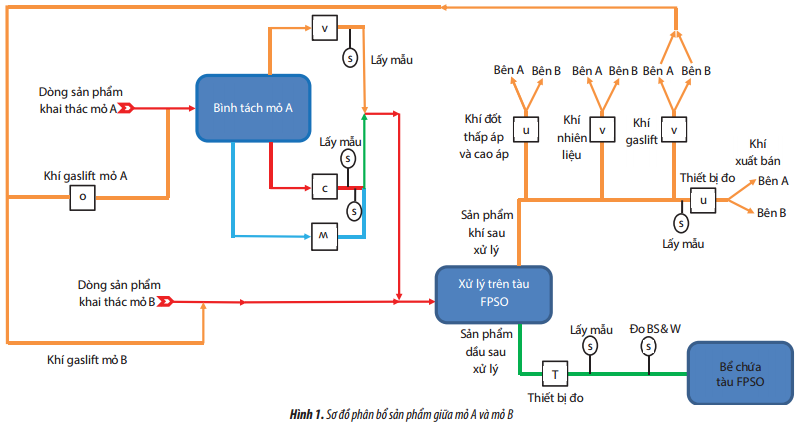

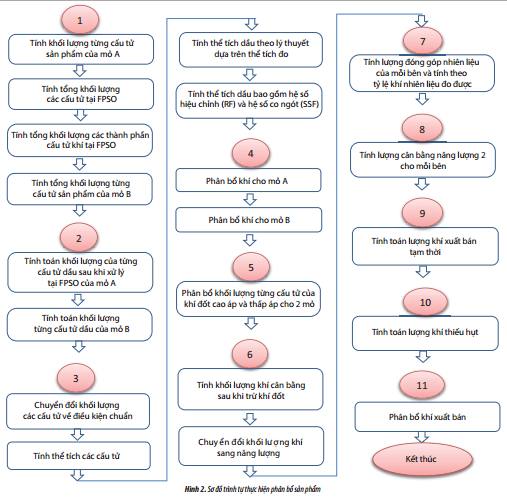

Quá trình phân bổ được thực hiện lần lượt theo các bước tại Hình 2 [1].

2.1. Tổng hợp, phân tích dữ liệu (Bước 1)

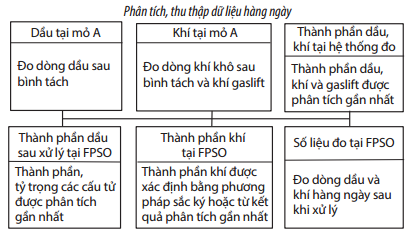

Các số liệu đo hàng ngày được tổng hợp, phân tích và hiệu chỉnh khi cần thiết để hạn chế sai số trong đo đạc. Kết quả phân tích từ phòng thí nghiệm được chuyển đổi từ % mol sang % khối lượng, sau đó kết hợp với số liệu đo để tính toán khối lượng cấu tử phục vụ cho những tính toán tiếp theo. Tổng lượng sản phẩm khai thác của mỏ B theo từng cấu tử được tính từ tổng khối lượng các cấu tử dầu và khí tại FPSO trừ đi tổng khối lượng các cấu tử tại mỏ A.

Các số liệu sau khi thu thập và xử lý sẽ đưa vào tính toán phân bổ lần lượt theo các bước và công thức sau [1]:

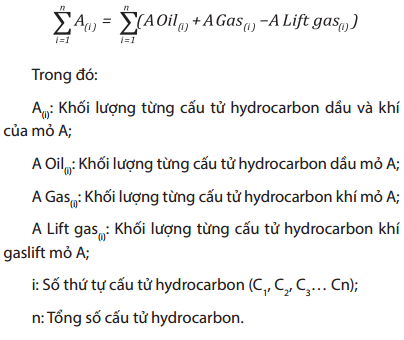

Bước 1a: Tính khối lượng từng cấu tử sản phẩm của mỏ A

Bước 1b: Tính tổng khối lượng các cấu tử tại FPSO

Trong đó:

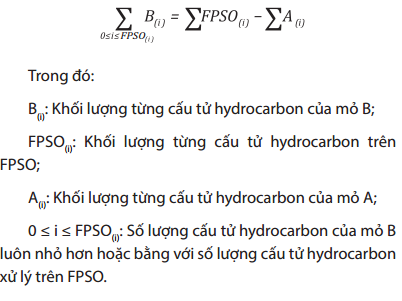

FPSO(i): Khối lượng từng cấu tử hydrocarbon dầu và khí trên FPSO;

Streamn(i): Khối lượng cấu tử hydrocarbon dòng sản phẩm dầu và khí;

n: Số thứ tự dòng sản phẩm dầu, khí sau xử lý trên FPSO;

all: Số lượng dòng sản phẩm dầu, khí sau xử lý trên FPSO không bao gồm dòng khí gaslift;

excl.lift gas: Phép tính không bao gồm khí gaslift.

Bước 1c: Tính tổng khối lượng các thành phần cấu tử khí tại FPSO

2.2. Phân bổ dầu (Bước 2)

Việc phân bổ dầu trong bể chứa giữa 2 bên có tính đến lượng co ngót do thay đổi điều kiện nhiệt độ, áp suất.

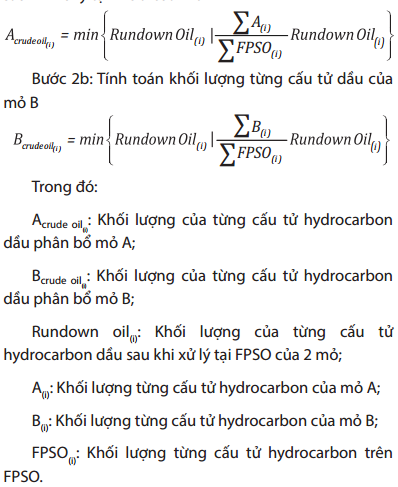

Bước 2a: Tính toán khối lượng của từng cấu tử dầu sau khi xử lý tại FPSO của mỏ A

2.3. Chuyển đổi khối lượng dầu được phân bổ sang thể tích (Bước 3)

Khối lượng từng cấu tử sau khi phân bổ ở bước 2 được chuyển đổi sang thể tích dựa vào tỷ trọng của các cấu tử và sự thay đổi thể tích tính toán đối với thể tích đo.

Bước 3a: Chuyển đổi khối lượng các cấu tử về điều kiện chuẩn

Trong đó:

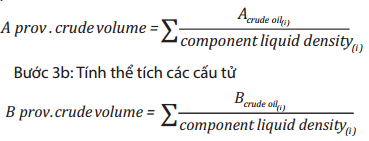

Aprov. crudevolume:Thểtíchcáccấutửhydrocarbon dầu của mỏ A; B prov. crude volume: Thể tích các cấu tử hydrocarbon dầu của mỏ B;

Thực hiện các phép tính tương tự đối với thể tích dầu thuộc mỏ B.

Trong đó:

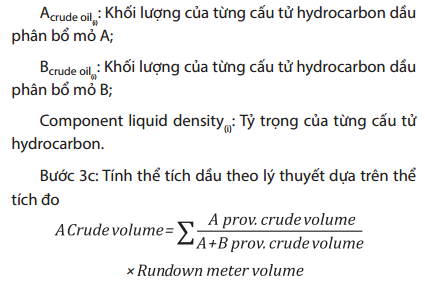

A crude volume: Thể tích dầu mỏ A được tính dựa trên số liệu đo;

A prov. crude volume: Thể tích các cấu tử hydrocarbon dầu của mỏ A theo lý thuyết;

A + B prov. crude volume: Tổng thể tích các cấu tử hydrocarbon dầu của mỏ A và mỏ B theo lý thuyết;

Rundown meter volume: Tổng thể tích dầu sau xử lý được đo tại FPSO.

Bước 3d: Tính thể tích dầu bao gồm hệ số hiệu chỉnh (RF) và hệ số co ngót (SSF)

Thể tích dầu tính ở bước 3c được đưa về điều kiện tiêu chuẩn, nhưng chưa tính đến hệ số hiệu chỉnh và hệ số co ngót. Do vậy, phân bổ thể tích dầu sẽ tính đến 2 hệ số này.

-  Hệ số hiệu chỉnh (RF): Hệ số để hiệu chỉnh sai số đo.

- Hệ số co ngót (SSF): Sử dụng để tính lượng dầu trong bể chứa do thay đổi điều kiện nhiệt độ, áp suất.

Phương pháp chuyển đổi khối lượng dầu sang thể tích như sau:

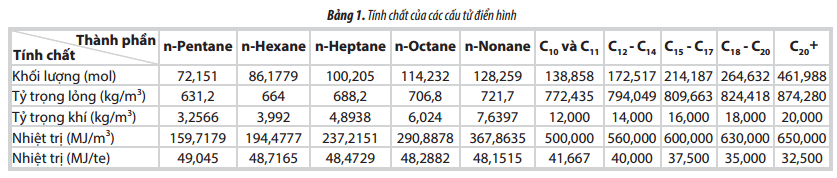

Tính chất của các cấu tử theo các tiêu chuẩn hiện hành (Bảng 1);

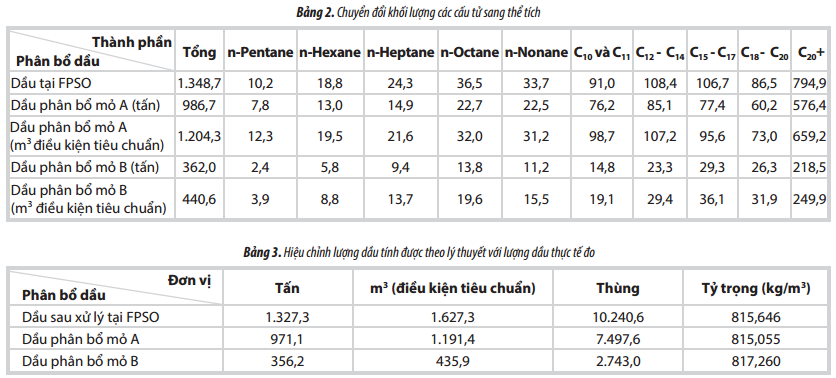

- Chuyển đổi khối lượng từng cấu tử sang thể tích, sau đó tính tổng thể tích chất dầu theo lý thuyết (Bảng 2);

- Hiệu chỉnh thể tích được tính toán với thể tích đo (Bảng 3).

2.4. Phân bổ khí (Bước 4)

Tương tự như cách phân bổ dầu ở bước 2, khối lượng khí của mỗi bên sẽ được tính trên tổng khối lượng khí nhưng không bao gồm khí gaslift.

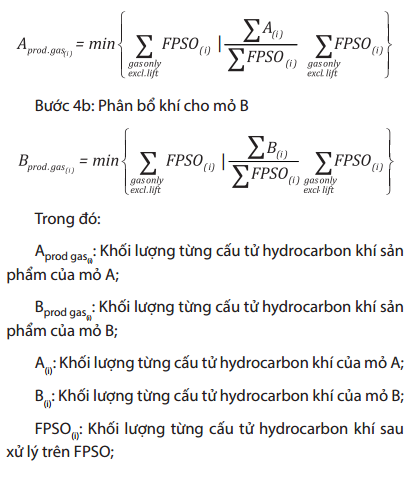

Bước 4a: Phân bổ khí cho mỏ A

gas only: Chỉ tính toán với dòng khí sau xử lý; excl.lift: Không tính dòng khí gaslift.

2.5. Tính khối lượng từng cấu tử của khí đốt (Bước 5)

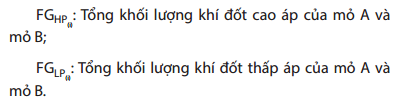

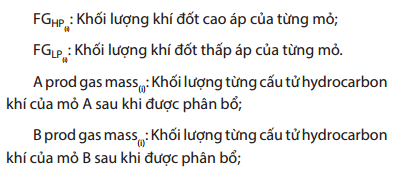

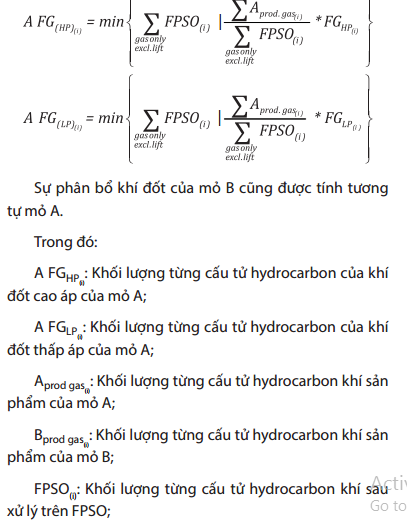

Phân bổ khối lượng từng cấu tử của khí đốt cao áp và thấp áp cho 2 mỏ.

2.6. Tính cân bằng năng lượng 1 (Bước 6)

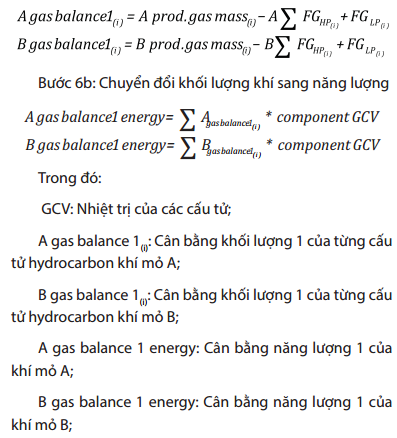

Bước 6a: Tính khối lượng khí cân bằng sau khi trừ khí đốt

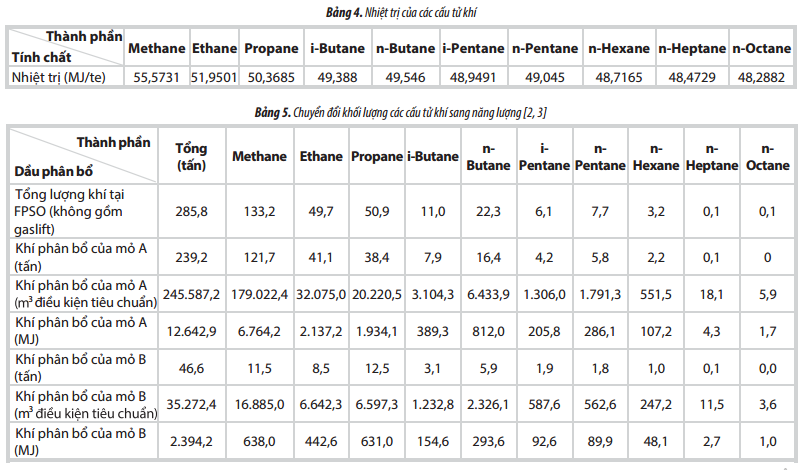

Chuyển đổi khối lượng thành phần khí sang năng lượng dựa theo nhiệt trị của từng cấu tử (Bảng 4 và 5).

2.7. Phân bổ khí nhiên liệu (Bước 7)

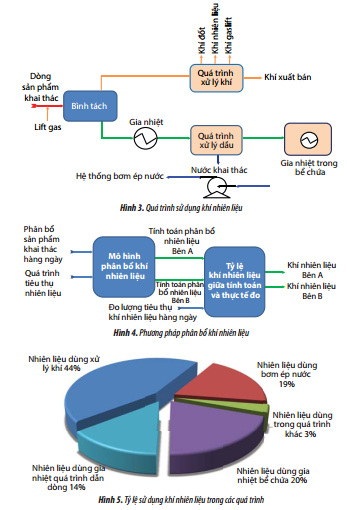

Khí nhiên liệu được sử dụng trong các quá trình như gia nhiệt, xử lý khí, bơm ép (Hình 3).

Khí nhiên liệu được phân bổ theo phương pháp sau:

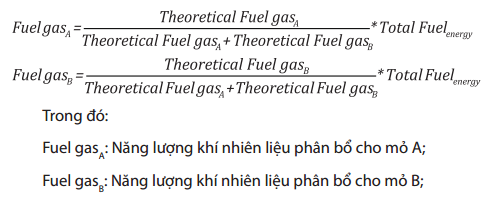

Tính lượng khí nhiên liệu tiêu thụ theo lý thuyết = Tổng khí khai thác × GPFF + (Dầu khai thác + Nước khai thác)
× LPHFF + Dầu tại bể chứa × CTHFF + Nước bơm ép × WIFF + Dầu tại bể chứa × MMLFF

Trong đó:

GPFF: Tỷ lệ khí nhiên liệu dùng trong quá trình xử lý khí;

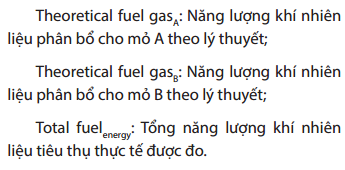

LPHFF: Tỷ lệ khí nhiên liệu dùng trong quá trình gia nhiệt hệ thống xử lý chất lỏng;

CTHFF: Tỷ lệ khí nhiên liệu dùng trong quá trình gia nhiệt bồn chứa;

WIFF: Tỷ lệ khí nhiên liệu dùng trong quá trình bơm ép nước; MMLFF: Tỷ lệ khí nhiên liệu dùng trong quá trình khác.

Tỷ lệ khí nhiên liệu được sử dụng trong các quá trình (Hình 5):

Dựa trên số liệu khai thác có tính đến mức độ tiêu thụ khí của các quá trình để phân bổ năng lượng khí nhiên liệu hàng ngày cho mỗi bên (Hình 4 và 5). Sau đó, khí nhiên liệu sẽ được phân bổ theo tỷ lệ tiêu thụ khí thực tế được đo.

2.8. Tính toán cân bằng năng lượng 2 (Bước 8)

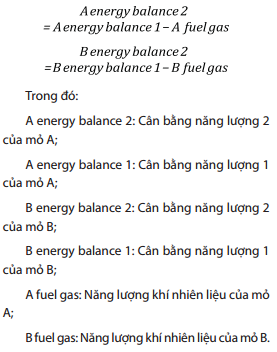

Cân bằng năng lượng cho mỗi bên sau khi trừ khí nhiên liệu được coi là cân bằng năng lượng 2 (Energy balance 2).

2.9. Phân bổ khí xuất bán (Bước 9, 10, 11)

Lượng khí xuất bán được đo và quy đổi sang năng lượng. Lượng khí đóng góp của mỗi bên trên tổng số khí xuất bán sẽ được xác định theo tỷ lệ trong cân bằng năng lượng 2 và số liệu thực tế đo. Trên cơ sở đó các bên sẽ được phân bổ lượng khí xuất bán tương ứng.

Lượng khí xuất bán phân bổ tạm thời cho các bên được xác định bằng tổng lượng khí sản phẩm ban đầu ở FPSO (không bao gồm lift gas) trừ lượng khí đốt và khí nhiêu liện được phân bổ ở bước 5 và 8.

Bước 9: Tính toán lượng khí xuất bán tạm thời

Xác định tỷ lệ cân bằng năng lượng 2 cho mỗi bên đối với năng lượng khí xuất bán đo được, sau đó được chuyển về thể tích và khối lượng.

Bước 10: Lượng khí thiếu hụt
Nếu lượng khí xuất bán phân bổ bị âm coi như là lượng khí bị thiếu hụt.

Bước 11: Phân bổ khí xuất bán

Nếu lượng khí phân bổ bị âm ở bước 10 thì coi bằng 0 và sẽ được bù lại bằng lượng khí của bên còn lại (Hình 6).

3. Kết luận

Phương pháp phân bổ sản phẩm đã giải quyết được vấn đề phức tạp trong việc kết nối các mỏ cận biên sau khi đưa các mỏ này vào khai thác. Phương pháp phân bổ sản phẩm dựa trên thành phần khối lượng cấu tử có ưu điểm là độ chính xác cao và đã được kiểm định qua thực tế áp dụng tại một số mỏ tại Việt Nam cũng như nhiều mỏ trên thế giới; dữ liệu đo được thu thập tự động, quy trình phân tích mẫu được thực hiện theo các tiêu chuẩn quốc tế; quy trình phân bổ chi tiết, rõ ràng, dễ dàng phát hiện và khắc phục các sự cố phát sinh (nếu có). Phương pháp này sử dụng máy móc, trang thiết bị hiện đại nhằm đưa ra các số liệu đo đạc, phân tích và xử lý có độ chính xác cao; việc thực hiện quá trình phân bổ, thu thập dữ liệu, phân tích thành phần dầu và khí đòi hỏi sự cẩn thận và chính xác trong từng bước thực hiện.

Với điều kiện về thiết bị máy móc và nguồn nhân lực hiện nay, phương pháp phân bổ sản phẩm cho các mỏ dầu khí dựa trên thành phần khối lượng cấu tử hoàn toàn có thể được ứng dụng rộng rãi cho các mỏ dầu khí ở Việt Nam.
