Quá trình vận chuyển khí tự nhiên bằng đường ống cao áp, dẫn khí một pha từ nơi khai thác về nơi xử lý được xây dựng mô phỏng thông qua lập trình giải hệ các phương trình mô phỏng một chiều (1D), áp dụng cho lưu chất khí tự nhiên có xem xét chi tiết các thông số đặc tính. Nhóm tác giả sử dụng phương pháp giải tuần tự các phương trình mô phỏng động dòng khí tự nhiên và đề nghị đơn giản hóa phương trình cần giải để giảm thiểu thời gian tính toán, đáp ứng được yêu cầu ứng dụng thực tế công nghiệp. Kết quả thu được trong nghiên cứu này so sánh với kết quả tính toán sử dụng phần mềm thương mại chuyên dụng cho thấy, mô hình xây dựng trong nghiên cứu này có độ sai khác tương đối là 0,41% đối với áp suất, 0,39% đối với lưu lượng và 0,29% đối với nhiệt độ của tuyến ống, đây là 3 thông số quan trọng trong quá trình theo dõi và dự đoán các thông số vận hành tuyến ống dẫn khí 1 pha, sai số cực đại là 3,1%. Sự sai khác này chủ yếu do các giả định vật lý và không do các thuật toán hoặc đề xuất đơn giản hóa mô hình toán học gây ra.

Từ khóa: Vận chuyển khí 1 pha, đường ống dẫn khí cao áp, phương trình trạng thái, mô hình truyền nhiệt, mô phỏng động.

1. Đặt vấn đề

Hiện nay, khí tự nhiên được xem là nguồn năng lượng cho tương lai, là nguồn năng lượng hóa thạch ít gây hiệu ứng nhà kính và các tác động môi trường nhất so với các loại nhiên liệu cùng nguồn gốc. Thành phần của khí tự nhiên chủ yếu là các hydrocarbon và một số ít các tạp chất. Trong quy trình công nghệ xử lý khí tự nhiên, một trong những vấn đề luôn được quan tâm nghiên cứu là tối ưu quá trình vận chuyển khí và phương pháp vận chuyển khí tự nhiên bằng đường ống [1].

Tại Việt Nam, nhu cầu sử dụng khí tự nhiên ngày một tăng cao, lượng khí được cung cấp từ nơi khai thác đến nơi chế biến và tiêu thụ chủ yếu qua hệ thống các đường ống dẫn khí [2]. Với đặc điểm tuyến ống cao áp, việc xác định và đo đạc các thông số trạng thái của khí như áp suất, lưu lượng, nhiệt độ và thành phần khí chỉ có thể thực hiện được tại hai điểm đầu và cuối của tuyến ống. Trong khi đó, quá trình tối ưu, vận hành, dự đoán các tình huống phân phối khí của toàn bộ tuyến ống dẫn khí cần biết đặc tính của dòng khí trên từng điểm theo không gian và thời gian của tuyến ống, sự thay đổi áp suất, lưu lượng và trong một số trường hợp cần biết nhiệt độ của khí trên tuyến ống. Thực tế cho thấy, quá trình đo đạc và xác định thực nghiệm để thu được các dữ liệu này không phải lúc nào cũng thực hiện được, do đó, một trong những phương án được ưu tiên sử dụng là xây dựng mô hình toán học cho phép mô phỏng dự đoán các thông số công nghệ của tuyến ống thông qua các dữ liệu đặc tính của dòng khí tự nhiên và của tuyến ống. Xây dựng mô hình cho phép mô phỏng chính xác quá trình vận chuyển khí tự nhiên trong tuyến ống áp suất cao, chiều dài lớn cũng rất quan trọng trong việc xác định công suất thủy lực của tuyến ống. Khi tuyến ống dẫn khí đã được xây dựng, công suất vận chuyển được xác định thông qua các thông số áp suất đầu vào và đầu ra, cùng với các thông số về dòng chảy của tuyến ống. Kết quả tính toán công suất vận chuyển của ống chính xác sẽ đảm bảo việc tối ưu vận hành và khai thác hệ thống tuyến ống [3].

Mục đích của nghiên cứu này là xây dựng chương trình mô phỏng động, áp dụng mô phỏng dự đoán các thông số gồm lưu lượng, áp suất và nhiệt độ biến đổi theo không gian và thời gian của hệ thống phân phối khí hiện có của Tổng công ty Khí Việt Nam. Trong phạm vi bài báo này, nhóm tác giả giới thiệu kết quả xây dựng bước đầu mô hình toán học cơ sở cho phép mô phỏng hệ thống tuyến ống dẫn khí một pha, cụ thể:

- Áp suất vận chuyển khí đến 200bar, độ dài tuyến ống cho phép đến 400km, đặc tính khí tự nhiên gần giống với khí tự nhiên hiện có của Việt Nam;

- Toàn bộ mô hình mô phỏng được xây dựng sử dụng chương trình MATLAB, có giao diện đơn giản, dễ sử dụng;

- Đề xuất đơn giản hóa các phương trình để đáp ứng thời gian tính toán nhanh, nhưng sai khác không quá 3% so với kết quả thu được từ phần mềm thương mại chuyên dụng đang được ưa chuộng sử dụng để mô phỏng hệ thống đường ống dẫn khí hiện nay. Trong nghiên cứu này, nhóm tác giả so sánh kết quả mô phỏng với phần mềm thương mại như Pipeline Studio.

Mô hình toán học cho phép mô phỏng động tuyến ống dẫn khí được ứng dụng trong theo dõi vận hành tuyến ống dẫn khí tự nhiên. Mô hình này đóng vai trò rất quan trọng trong việc kết hợp hỗ trợ phát hiện rò rỉ của hệ thống. Do đó, xây dựng một mô hình mô phỏng đủ chính xác, tin cậy và thời gian tính toán hợp lý là cần thiết để có thể ứng dụng tính toán liên tục theo hình thức mô phỏng động.

2. Cơ sở lý thuyết xây dựng mô hình - Mô hình dòng chảy 1D

Mô phỏng quá trình vận chuyển khí trên tuyến ống dài và áp suất cao thường được thực hiện thông qua việc giải hệ các phương trình 1D có tính đến quá trình truyền nhiệt của lưu chất khí bị nén và tính đến độ nhớt của khí. Cách giải hệ phương trình này được mô tả chi tiết tại công bố của Thorley và Tiley [4]. Có nhiều phương pháp toán học đã được đề xuất sử dụng để mô phỏng quá trình vận chuyển khí trên đường ống 1 pha. Do tính chất phức tạp của mô hình, thời gian tính toán và độ chính xác của kết quả tính toán luôn cần có sự cân đối, cân nhắc phạm vi ứng dụng. Việc xây dựng mô hình tính toán mô phỏng cho phép thu được kết quả với độ chính xác thích hợp với thời gian nhanh chóng luôn là chủ đề nghiên cứu được xem xét [5].

Trong đó, phương pháp sai phân hữu hạn là phương pháp giải gần đúng cho thời gian tính toán nhanh nhất,  kết quả tính toán không sai lệch lớn so với phương pháp giải chi tiết, tuy nhiên bước tính theo thời gian yêu cầu phải rất nhỏ [6, 7]. Để khắc phục nhược điểm này, Poloni [5] đã sử dụng phương pháp Lax-Wendroff, phương pháp giải này cho kết quả ổn định trong ứng dụng mô phỏng này hiện không được ứng dụng rộng rãi do thời gian tính toán    lâu và không đáp ứng được yêu cầu công nghiệp. Bisgaard et al. [8] đã sử dụng phương pháp sai phân hữu hạn đối với hệ thống đường ống dẫn khí tự nhiên dài 77km, số liệu mô phỏng cho sai số rất nhỏ so với số liệu thực nghiệm, ưu điểm của phương pháp này cũng được Osiadacz  và Yedroudj chứng minh khi tiến hành so sánh các phương pháp giải khác nhau ứng dụng cho  mô phỏng tuyến ống dẫn khí [9]. Helgaker [6] đã khuyến cáo, khi giải  hệ các phương trình khối lượng, động lượng và năng lượng, có thể giải đồng thời tại thời điểm tức thời, vì nhiệt độ là thông số phụ thuộc áp suất và tỷ trọng khí, các thông số này được xác định thông qua mô hình nhiệt động, ví dụ phương trình trạng thái. Đối lập với phương pháp giải gần đúng, Gato và Henriques [10] đã đề nghị phương pháp giải chính xác hơn, sử dụng vi phân bậc 3. Phương pháp này hiện không được ứng dụng rộng rãi do thời gian tính toán không đáp ứng được yêu cầu công nghiệp.

Đến nay, đã có nhiều công bố nghiên cứu về thuật toán và lập trình giải hệ phương trình mô phỏng tuyến ống [11 - 13]. Các nghiên cứu gần đây tập trung vào mô phỏng cải thiện các tính chất vật lý của khí tự nhiên trên tuyến ống hơn là cải thiện phương pháp giải số học [14, 15]. Ví dụ, Langelandsvik [16] đề xuất cải tiến phương pháp dự đoán hệ số ma sát ảnh hưởng đến tổn thất áp suất khi lưu lượng vận chuyển khí lớn, cải thiện khả năng dự đoán lưu lượng tuyến ống thông qua tính toán biến thiên nhiệt độ nước biển theo thời gian và cải thiện công thức tính toán độ nhớt [17], hay cải thiện mô hình truyền nhiệt và dự đoán hệ số truyền nhiệt một cách chính xác hơn [18]. Chaczykowski đã xem xét sự ảnh hưởng việc lựa chọn mô hình nhiệt động đến kết quả tính lưu lượng khí trên tuyến ống [19] và sự ảnh hưởng của mô hình truyền nhiệt tính đến quá trình dự đoán nhiệt độ của môi trường xung quanh tuyến ống [20]. Tuy vậy, áp suất xem xét chỉ giới hạn ở 84bar, trong khi tại Việt Nam, áp suất khí tự nhiên vận chuyển có thể cao hơn 100bar.

2.1 Phương trình dòng chảy

Trên cơ sở tổng hợp các nghiên cứu đã được công bố, nhóm tác giả tiến hành kế thừa và kết hợp các ưu điểm của từng mảng tính toán có trong mô hình. Hệ phương trình cần giải trong mô hình dòng chảy 1 chiều, có tính đến hệ số nén, độ nhớt và truyền nhiệt của lưu chất bên trong ống được tính trung bình trên một diện tích bề mặt ống như sau:

Phương trình dòng chảy (continuity):

(1)

Phương trình động lượng (momentum):

(2)

Phương trình cân bằng năng lượng (energy):

 (3)

 Phương trình (1) và (2) được thể hiện ở dạng bảo toàn, trong khi phương trình (3) có biến đổi nội năng. Phương trình (2), thành phần đầu tiên của vế phải phương trình là hệ số ma sát (f ); thành phần thứ hai là góc nghiêng của tuyến ống (sin). Trong phương trình (3), thành phần thứ nhất của vế trái đặc trưng cho phần năng lượng chuyển từ năng lượng cơ học thành năng lượng nhiệt; thành phần thứ 2 đặc trưng cho hiệu ứng Joule-Thomson, là hiệu ứng giảm nhiệt khi có hiện tượng giãn nở; thành phần cuối của phương trình đặc trưng cho quá trình trao đổi nhiệt giữa khí tự nhiên và môi trường xung quanh ống, với hệ số truyền nhiệt tổng U (W/m2K) và Tenv là nhiệt độ môi trường, Tgas nhiệt độ dòng khí tự  nhiên.

2.1.1. Giải phương trình cân bằng năng lượng

Có thể phân thành 2 nhóm phương pháp giải phương trình cân bằng năng lượng là phương pháp giải tuần tự và phương pháp giải đồng thời. Khi tiến hành xây dựng mô hình mô phỏng vấn đề được quan tâm xem xét là sự tương quan giữa độ chính xác của kết quả thu được của phương pháp giải và thời gian tính toán cần thiết để thu được kết quả, khi yêu cầu ứng dụng công nghiệp vừa phải có độ chính xác tương đối phù hợp nhưng thời gian tính toán không quá dài. Khi so sánh về thuật toán giải, Helgaker [6] đã kết luận phương pháp giải tuần tự có thể áp dụng cho việc tính toán mô phỏng tuyến ống dẫn khí 1 pha, cao áp, dài mà không gây ảnh hưởng lớn đến kết quả mô phỏng. Kết hợp với kết luận này, nhóm tác giả cũng đề xuất đơn giản hóa một số thành phần có trong hệ các phương trình thông qua các giả định gần đúng, sử dụng phương pháp sai phân hữu hạn để giải các phương trình (1), (2) trước, sau đó giải phương trình (3) và giá trị nhiệt độ sẽ được tính toán cập nhật cuối cùng.

2.1.2. Mô hình bất đẳng nhiệt toàn phần

Đối với hệ thống đường ống dẫn khí tự nhiên có đường kính lớn, áp suất vận hành cao, chiều dài lớn đến vài trăm km, mô hình bất đẳng nhiệt toàn phần thường được lựa chọn vì kết quả dự đoán biến thiên áp suất và nhiệt độ trên dọc tuyến ống gần với số liệu thực nghiệm hơn so với các mô hình tính toán khác [21]. Trong quá trình tính toán mô phỏng vận chuyển khí tự nhiên trên tuyến ống, áp suất p (bar), lưu lượng khí m (kg/s) và nhiệt độ T (K) là các thông số thường sử dụng như là biến số. Vi phân theo biến của áp suất, lưu lượng khối lượng được chi tiết như sau:

(4)

(5)

(6)

 Trong đó:

Z: Hệ số nén của khí tự nhiên;

R: Hằng số khí (j/kg × K);

D: Đường kính trong của ống (m);

cv: Nhiệt dung riêng (j/kg × K);

g: Gia tốc trọng trường (m/s2).

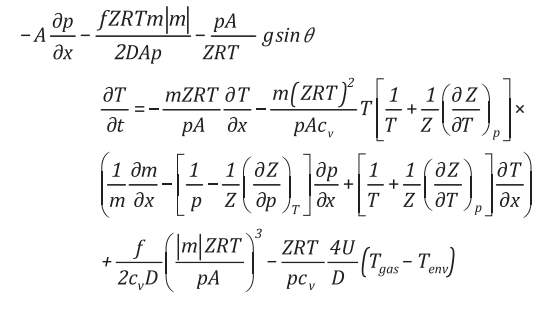

Áp dụng các phương trình tính toán gần đúng sẽ tìm được giá trị nhiệt độ phân bổ trên toàn bộ đường ống, các giá trị biến số được tính toán theo biến thiên không gian và thời gian, nếu chọn giá trị biến thiên càng nhỏ thì kết quả tính toán càng chính xác, đồng nghĩa với thời gian tính toán sẽ tăng lên.

2.2. Phương pháp tính hệ số ma sát

Hệ số ma sát (f ) tính đến lực ma sát giữa lưu chất khí tự nhiên đi bên trong ống và bề mặt ống dẫn khí. Hệ số f thường được xác định theo phương trình Colebrook-White [22] như sau:

 (7)

Trong đó:

e: Độ nhám bề mặt đường ống;

Re: Chỉ số Reynolds.

Để xác định hệ số f, phương pháp giải lặp được thực hiện trong mô hình. Nhằm giảm thời gian tính toán trong mô hình xây dựng, nhóm tác giả sử dụng phương pháp tính gần đúng hàm toán học có trong chương trình MATLAB.

2.3. Phương trình trạng thái tính toán các thông số đặc tính của khí tự  nhiên

Để tính toán các thông số đặc tính của hỗn hợp khí tự nhiên, quá trình tính toán cần có các thông số của hỗn hợp khí gồm thành phần của các cấu tử có trong hỗn hợp khí, các thông số của các cấu tử tinh khiết và điều kiện nhiệt động. Trong mô hình nhóm tác giả xây dựng, ngoài các hydrocarbon thường gặp có trong thành phần khí tự nhiên, mô hình cũng áp dụng cho các hỗn hợp khí tự nhiên chứa các cấu tử nitơ và carbon  dioxide.

Phương trình trạng thái được sử dụng phổ biến nhất trong công nghiệp dầu khí là phương trình Soave-Redlich-Kwong và Peng-Robinson [23]. Theo nhóm tác giả, đến nay chỉ có Chaczykowski [19] đã nghiên cứu so sánh sự ảnh hưởng của các mô hình nhiệt động đến quá trình mô phỏng dòng chảy khí tự nhiên bên trong tuyến ống dẫn khí 1 pha ở áp suất 84bar và kết luận không có sự sai khác lớn. Mặc dù vậy, kết quả này có thể không còn chính xác khi áp suất của khí tự nhiên cao hơn 100bar. Để kiểm chứng và so sánh lựa chọn phương trình trạng thái phù hợp nhất cho quá trình mô phỏng vận chuyển khí tự nhiên trên tuyến ống dẫn khí 1 pha tại Việt Nam, cần có nghiên cứu riêng biệt để có thể kết luận mô hình nhiệt động phù hợp. Với mục tiêu xây dựng mô hình, nhóm tác giả đã xây dựng cả 2 phương trình trạng thái nêu trên phục vụ công tác tính toán mô phỏng.

2.3.1. Phương trình SRK

Phương trình Soave-Redlich-Kwong (SRK) [24] được công bố năm 1972, là phương trình trạng thái có thể  mô phỏng chính xác đặc tính nhiệt động của lưu chất hydrocarbon lên đến áp suất 120bar [23]. Phương trình có thể viết dưới dạng:

(8)

 Trong đó các thông số A, B là các hàm phụ thuộc của áp suất và nhiệt độ.  Z là hệ số nén của khí tự nhiên.

 (9)

(10)

Trong đó, Pr và Tr là tỷ số áp suất và nhiệt độ so với giá trị tới hạn của cấu tử;  là hàm phụ thuộc vào nhiệt độ, nhiệt độ tới hạn và hệ số quay của cấu tử. Tất cả các thông số cấu tử tinh khiết được mặc định trong chương trình mô phỏng và lấy theo giá trị khuyến cáo của các phần mềm thương mại.

2.3.2. Phương trình Peng-Robinson

Phương trình Peng-Robinson (PR) cũng thuộc nhóm phương trình trạng thái có cấu trúc gần giống phương trình SRK được đề nghị vào năm 1976 [25], phương trình này cho kết quả tính toán tỷ trọng pha lỏng chính xác hơn so với phương trình SRK. Phương trình được biểu diễn dưới dạng:

(11)

Trong đó, các thông số A, B là các hàm phụ thuộc vào áp suất và nhiệt độ;

(12)

(13)

Đây cũng là phương trình nhiệt động được sử dụng rộng rãi trong công nghiệp dầu khí. Tuy nhiên, phương trình này có sai số lớn khi áp suất lớn hơn 120bar.

3. Mô hình toán học sử dụng

Mô phỏng động cho hệ thống đường ống dẫn khí tự nhiên là việc thực hiện các tính toán để xác định các giá trị cơ bản như áp suất, lưu lượng và nhiệt độ trên từng điểm mạng lưới (Node) của đường ống. Trong nghiên cứu này, phương pháp sai phân hữu hạn được sử dụng để lập trình mô phỏng, tổ hợp các phương trình dẫn đến phương trình đại số trong thời gian và không gian rời rạc được biểu diễn như Hình 1. Chiều dài tuyến ống L (km), được chia thành mạng lưới N điểm, trong đó Δx (x - khoảng cách không gian (m)) là khoảng cách giữa điểm i và i + 1, với bước thời gian Δt (giây) là khoảng cách từ thời điểm n + 1 so với thời điểm n, khoảng cách bước không nhất thiết là hằng số mà có thể thay đổi theo cả không gian và thời gian tùy thuộc vào đặc  tính của tuyến ống và đặc tính của lưu chất đi bên trong  ống. Đối với tuyến ống nghiêng, khoảng cách bước này phải nhỏ hơn so với tuyến ống nằm ngang hoặc không nghiêng.

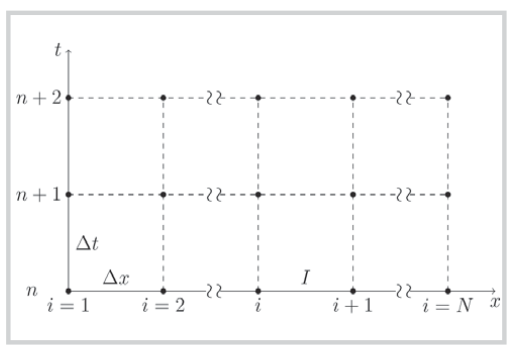

Hình 1. Đường ống được chia thành N điểm lưới với Δx là khoảng cách giữa điểm i và i + 1, Δt là bước thời gian giữa thời điểm n + 1 và n

Việc xác định các biến số cần thiết của hỗn hợp khí tự nhiên di chuyển trong tuyến ống theo thời gian được xác định theo hai phương pháp sau:

3.1. Phương phápgiảiđiểmmạnglưới tịnh tiếncủa Euler

Euler đề xuất phương pháp tiêu chuẩn để xác định giá trị lưu lượng tại tất cả các điểm trên mạng lưới theo thời gian. Vi phân của biến Y tại mạng lưới điểm i theo thời gian được tính toán gần đúng như sau:

(14)

Vi phân của biến Y tại điểm i theo không gian được tính gần đúng như sau:

(15)

Vi phân bậc 2 của biến Y tại điểm i theo không gian được tính gần đúng như sau:

(16)

Trong đó, Y có thể là biến số m, p hoặc T.

Khi tiến hành giải hệ các phương trình nêu trên, đối với tuyến ống dài và phức tạp, việc giải hệ các  phương trình rất phức tạp với thời gian tính toán kéo dài. Trong nghiên cứu này, nhóm tác giả kết hợp phương pháp giải gần đúng của Luskin [26], được gọi là phương pháp mạng lưới điểm trung tâm.

3.2. Phương pháp mạng lưới điểm trung tâm

Phương pháp này gần giống với các phương pháp của các tác giả khác [11, 14]. Trong phương pháp này, vi phân riêng phần được tính cho từng đoạn ống mà không áp dụng riêng cho từng điểm trên mạng lưới ống như phương pháp của Euler, theo đó, nếu xem xét đoạn ống I (được biểu diễn trên Hình 1 là khoảng từ điểm mạng lưới i đến điểm i + 1). Giá trị vi phân các biến được tính gần đúng như sau:

Vi phân theo thời gian:

(17)

Vi phân theo không gian:
(18)

Giá trị tức thời của hàm Y được tính theo:

 (19)

 Trong  trường  hợp  mô  hình  không  đẳng nhiệt toàn phần, đối với đường ống bao gồm N điểm mạng lưới, có hệ 3 phương trình với 3 biến số tương ứng.

3.3. Đề nghị phương pháp giải và xây dựng mô hình

Ngoài đề nghị kết hợp đồng thời hai phương pháp giải nêu trên, nhóm tác giả đề xuất thêm các giả định và đơn giản hóa như dưới đây với mục tiêu giảm thời gian tính toán nhưng vẫn đảm bảo kết quả mô phỏng không sai khác nhiều so với kết quả phần mềm chuyên dụng.  Ở phạm vi nghiên cứu này, nhóm tác giả kỳ vọng sai số tương đối không lớn hơn 5%.

Trong mô hình xây dựng, sau khi cung cấp các thông tin về thành phần khí tự nhiên, các thông số đặc tính của khí tự nhiên sẽ được tính hoàn toàn sử dụng phương trình trạng thái, bao gồm cả các giá trị vi phân riêng phần. Thông qua phương trình trạng thái, tỷ trọng khí tự nhiên, ρ là thông số phụ thuộc đồng thời vào áp suất và nhiệt độ, được xác định như sau:
 (20)

Với mục tiêu tiến hành mô phỏng so sánh hệ  thống tuyến ống dẫn khí có áp suất cao hơn 100bar, nhóm tác giả chỉ tiến hành mô phỏng sử dụng phương trình Soave Redlich Kwong (SRK).

3.4. Đơn giản phương trình dòng chảy và phương trình động lượng

Từ phương trình động lượng cơ bản (2), tiến hành thay thế các thông số tính toán thông qua phương trình trạng thái, áp suất và tỷ trọng của khí tự nhiên liên hệ với vận tốc âm thanh c (m/s) thông qua p = c 2, vế thứ 2 của phương trình này được viết dưới dạng như sau:

(21)

 Trong thực tế, vận tốc dòng khí tự nhiên   di chuyển bên trong tuyến ống có giá trị nhỏ hơn rất nhiều so  với vận tốc âm thanh,     do đó, có thể giả định  như vậy:


(22)

Khi tiến hành thay lưu lượng khối lượng của khí, m (là thông số phụ thuộc vào nhiệt độ và áp suất) thông  qua mối liên hệ với vận tốc dòng khí tự nhiên u (m/s) và diện tích cắt ngang A (m2) của tuyến ống dẫn khí, m = ρ × u × A, phương trình động lượng (2) có thể viết lại như sau:

(23)

Hai phương trình trên chỉ có giá trị là phi tuyến, để thuận lợi trong việc giải hệ phương trình ta  sẽ tuyến tính hóa giá trị này sang dạng tuyến tính. Theo chuỗi Taylor, một biến số Y tại thời điểm n + 1 có thể viết lại như sau:

(24)

Áp dụng công thức này, thành phần đặc trưng cho năng lượng ma sát trong phương trình động lượng được tính gần đúng như sau [26]:

(25)

Trong đó   thành phần tính đến năng lượng ma sát có thể viết như sau:

(26)

  Áp dụng các phương trình tính gần đúng các biến  số như trên, đối với đường ống có N điểm mạng lưới sẽ có 4N biến trong đó có (2N) biến áp suất, (2N) biến lưu lượng và sẽ có 2 giá trị của điều kiện biên. Để xác định giá trị của các biến này, có (2N-1) phương trình chuyển tiếp (2 điểm mạng lưới liên tiếp sẽ có 1 phương trình),   (2N-1) phương trình động lượng (2 điểm mạng lưới liên tiếp sẽ có 1 phương trình), khi tiến hành giải hệ các phương trình này, các biến số áp suất, lưu lượng tại từng điểm mạng lưới trên toàn tuyến ống được xác định theo thời gian.

4. Kết quả mô phỏng

Với mục tiêu xây dựng mô hình có thể mô phỏng động các biến số theo thời gian và không gian, để hoàn thiện được mô hình cho phép dự đoán chính xác nhất các biến số quan trọng như áp suất, lưu lượng và nhiệt độ cần quá trình cải tiến tuần tự. Ở phạm vi nghiên cứu  này, nhóm tác giả chỉ kỳ vọng xây dựng được mô hình với các cải tiến, đơn giản hóa nhưng không ảnh hưởng nhiều đến kết quả mô phỏng.

4.1. Giao diện chương trình mô phỏng

Mô hình xây dựng trong nghiên cứu này sử dụng chương trình MATLAB  với giao diện đơn giản, dự kiến phục vụ mô phỏng hệ thống tuyến ống dẫn khí của Tổng công ty Khí Việt Nam, các yêu cầu thông số đầu vào giống như các phần mềm thương mại hiện đang được sử dụng.
Chi tiết các thông số đầu vào của hệ thống tuyến ống dẫn khí vào được liệt kê trong phần tiếp theo, các thông số chung này cũng được sử dụng làm thông số đầu vào khi tính toán tuyến ống dẫn khí tự nhiên để tiến hành so sánh kết quả thu được. Mục tiêu so sánh kết quả tính toán giữa mô hình xây dựng trong nghiên cứu này với kết quả thu được khi sử dụng phần mềm thương mại là để kiểm chứng các giả định và phương pháp tính toán đề xuất.

Theo nhận định của nhóm tác giả khi lập trình xây dựng mô hình, thời gian tính toán của mô hình xây dựng trong nghiên cứu này giảm xuống khoảng 20% so với phương pháp giải đồng thời tất cả các phương trình cùng lúc. Tuy nhiên, việc đánh giá chi tiết khả năng cải thiện thời gian tính toán không được thực hiện trong nghiên cứu này.

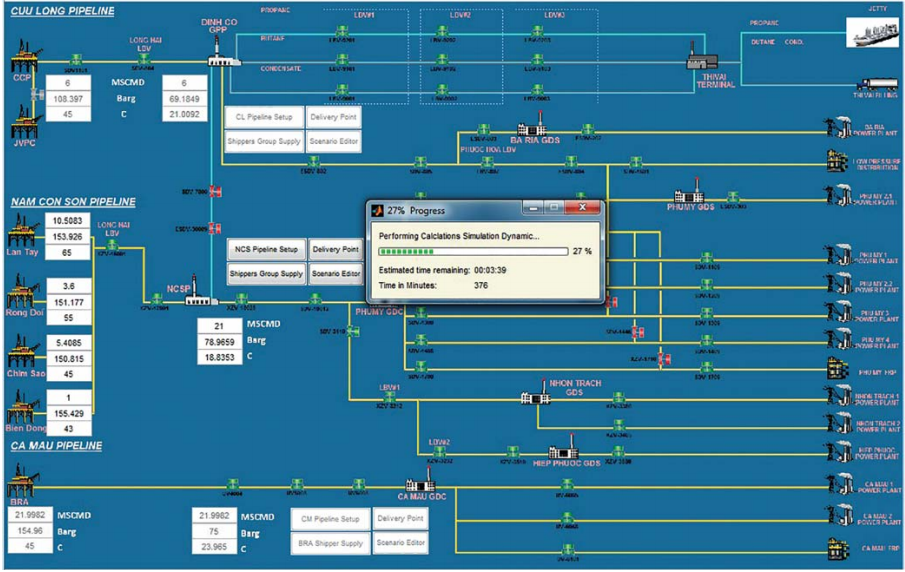

 Hình 2. Giao diện phần mềm mô phỏng xây dựng trong nghiên cứu này

4.2. Kết quả so sánh với phần mềm thương mại chuyên dụng

Để kiểm chứng mô hình xây dựng, nhóm tác giả xem xét hệ thống đường ống dẫn khí tự nhiên từ nơi khai thác được lắp đặt dưới đáy biển, có chiều dài 370km, đường kính 0,6604m dẫn vào bờ. Áp suất dòng khí tự nhiên cấp đầu vào của tuyến ống có giá trị lớn hơn 100bar, giả định nhiệt độ trung bình của môi trường nước biển là  25oC.

Để mô tả tuyến ống, nhóm tác giả giả định chia tuyến ống theo từng điểm mạng lưới, với khoảng cách các điểm mạng lưới là 2km (tương ứng 186 điểm), việc chia các điểm mạng lưới với khoảng cách nhỏ hơn sẽ cho kết quả mô phỏng động chi tiết và chính xác hơn nhưng thời gian tính toán sẽ tăng lên. Bước thời gian tính t được chọn trong nghiên cứu này là 60 giây [6].

Các thông số đầu vào của dòng khí tự nhiên và thông tin tuyến ống dẫn khí cụ thể như sau:

- Thành phần khí tự nhiên (% mole):

- Thông số về mạng lưới tuyến ống và số điểm tính trên tuyến ống:

+ Chiều dài đường ống: 370km;

+  Đường kính trong của đường ống, D = 0,6604m;

+ Độ nhám đường ống, Δ = 0,003mm;

+ Hệ số hiệu suất đường ống: 0,925;

+ Khoảng cách giữa 2 điểm mạng lưới: 2km;

+ Bước thời gian tính, Δt = 60 giây.

- Các thông số giả định về môi trường: nhiệt độ môi trường nước biển trung bình 25oC với các thông số của điều kiện môi trường nước biển như sau:

+   Khối lượng riêng của nước: 998,8kg/m3;

+ Độ nhớt, Δ = 1,181cP;

+ Độ dẫn nhiệt: 0,585W/m × K;

+ Vận tốc dòng chảy, u = 0,1m/s;

+  Nhiệt dung riêng, cv = 12kJ/kg × K.

-    Thông số tính toán trao đổi nhiệt:

+ Đường ống bọc 3 lớp vật liệu: thép, nhựa đường và bê tông với các thông số như Bảng 1.

Điều kiện biên: Đa số các hệ thống đường ống vận chuyển khí tự nhiên, lưu lượng khí cung cấp vào và lấy ra khỏi đường ống là các thông số được điều khiển. Vì vậy nhóm tác giả sẽ xem xét sự thay đổi của áp suất đầu vào và ra của hệ thống đường ống với sự biến thiên của lưu lượng đầu vào và ra trong 240 giờ mô phỏng, tương đương với 10 ngày vận hành thực tế. Thời gian này đủ để đánh giá mức độ đáp ứng của mô hình nhóm tác giả xây dựng so với yêu cầu của thực tế công nghiệp. Nhằm đánh giá độ chính xác của kết quả tính toán giữa mô hình và phần mềm thương mại, nhóm tác giả đã đề xuất sự biến thiên lớn và thay đổi liên tục của lưu lượng đầu vào và ra trong khoảng thời gian thực hiện tính toán như Hình 3.

Sau khi thiết lập điều kiện biên, các thông số gồm áp suất khí đầu vào, áp suất khí đầu ra và nhiệt độ đầu ra của khí tự nhiên sẽ được tính toán biến thiên theo thời gian động. Trong phần tiếp theo, nhóm tác giả tiến hành so sánh sự sai khác giữa kết quả tính toán được bằng mô hình lập trình trong nghiên cứu này với kết quả dự đoán sử dụng phần mềm thương mại chuyên dụng, từ đó lựa chọn phương án so sánh sai khác tương đối (ΔS), theo định nghĩa như sau:

 (27)

Trong đó:

Model: Kết quả tính toán thu được bằng mô hình được lập trình trong nghiên cứu  này;

Re: Kết quả thu được sử dụng phần mềm thương mại.



Bảng 1. Thông số về đường ống

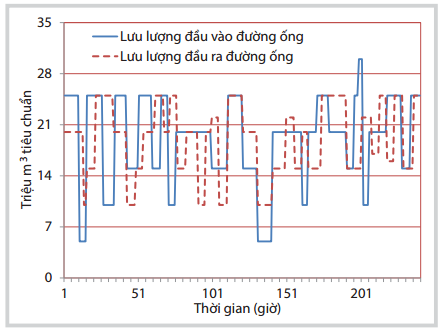

Hình 3. Lưu lượng đầu vào/ra đường ống để thực hiện mô phỏng

Hình 4 - 6 lần lượt so sánh kết quả tính toán của mô hình xây dựng trong nghiên cứu này với kết quả thu được khi sử dụng phần mềm thương mại. Các thông số quan trọng nhất đối với quá trình vận hành tuyến ống dẫn khí  tự nhiên là lưu lượng (F), áp suất (P) và nhiệt độ (T), toàn bộ các thông số này được tính toán dự đoán biến thiên theo chiều dài của tuyến ống dẫn khí (tại các điểm 0km, 50km, 100km, 150km, 250km, 350km, 370km) và biến thiên theo thời gian (trong khoảng 240 giờ vận   hành).

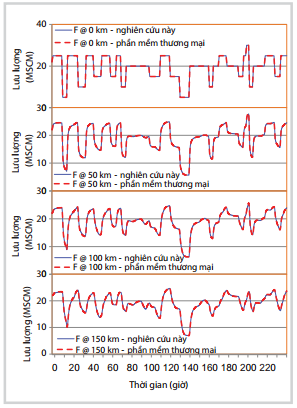

Hình 4. So sánh kết quả tính toán lưu lượng khí tự nhiên sử dụng mô hình được xây dựng trong nghiên cứu này và lưu lượng tính toán sử dụng phần mềm thương mại. Kết quả tính toán tại các điểm khác nhau dọc theo tuyến ống và thay đổi theo thời gian

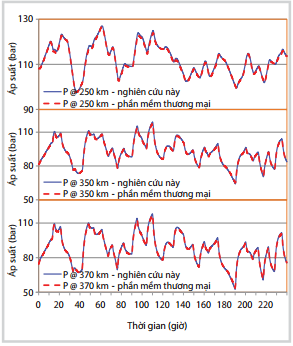

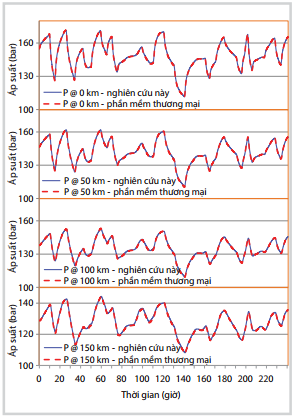

Hình 5. So sánh kết quả tính toán áp suất của dòng khí tự nhiên sử dụng mô hình được xây dựng trong nghiên cứu này và áp suất tính toán sử dụng phần mềm thương mại. Kết quả tính toán tại các điểm khác nhau dọc theo tuyến ống và thay đổi theo thời gian

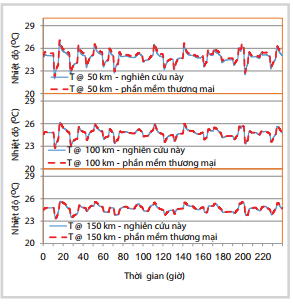

Hình 6. So sánh kết quả tính toán nhiệt độ sử dụng mô hình được xây dựng trong nghiên cứu này và nhiệt độ tính toán sử dụng phần mềm thương mại. Kết quả tính toán tại các điểm khác nhau dọc theo tuyến ống và thay đổi theo thời gian.

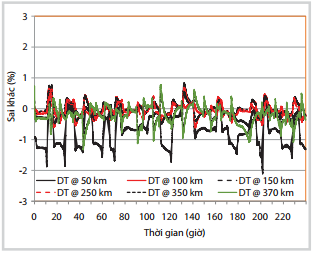

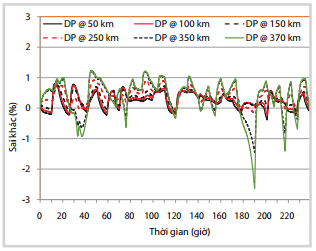

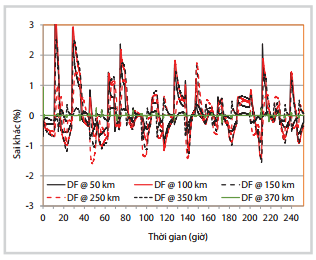

Hình 7. So sánh kết quả tính toán lưu lượng (DF), áp suất (DP) và nhiệt độ (DT) sử dụng mô hình được xây dựng trong nghiên cứu này và kết quả tính toán sử dụng phần mềm thương mại. Sai khác tương đối được biểu diễn tại các điểm biến thiên theo thời gian và không gian

Kết quả tính toán thu được đối với lưu lượng và áp suất của dòng khí tự nhiên không thể phân biệt được sự khác nhau giữa kết quả thu được với mô hình xây dựng trong nghiên cứu này và kết quả thu được sử dụng phần mềm thương mại chuyên dụng. Tuy nhiên, đối với thông  số nhiệt độ, sai khác này có thể nhận thấy được trên  Hình 6. Kết quả này có thể do mô hình truyền nhiệt nhóm tác giả sử dụng chưa phù hợp hoặc có sự khác nhau lớn đối với mô hình được sử dụng trong phần mềm thương  mại.

Theo Hình 7, sai khác đối với áp suất khí tự nhiên (DP) trên tuyến ống là lớn nhất với sai khác trung bình là 0,41% so với kết quả tính toán bằng phần mềm công nghiệp, sai khác cực đại là -2,6%, sai khác đối với nhiệt độ của khí tự nhiên (DT) trên toàn tuyến ống là nhỏ nhất với sai khác tuyệt đối trung bình là 0,29%, sai khác lớn nhất là -2,11%. Mặc dù lưu lượng khí tự nhiên (DF) là thông số cho  kết quả tính toán khá gần so với kết quả tính toán sử dụng phần mềm thương mại, với sai khác tuyệt đối trung bình là 0,39% nhưng sai khác cực đại lại cao nhất với 3,1% tại duy nhất 1 điểm tính toán, sự sai khác này có thể do sự giả định điều kiện vật lý ban đầu đối với tuyến  ống.

Nếu công nhận kết quả tính toán thu được bằng phần mềm thương mại là hoàn toàn chính xác so với số liệu thực nghiệm thì kết quả sai khác này hoàn toàn nằm trong giới hạn cho phép khi tiến hành mô phỏng tuyến ống dẫn khí tự nhiên được dẫn từ ngoài khơi, qua hệ thống nước biển vào bờ. Tuy nhiên, với hệ thống tuyến ống dài, việc xây dựng được mô hình tính toán động hệ thống đường ống dẫn khí tự nhiên là rất phức tạp, có rất nhiều yếu tố ảnh hưởng đến kết quả xây dựng mô hình, ngoài ảnh hưởng của thuật toán giải gần đúng thì mô hình nhiệt động, mô hình truyền nhiệt… đều ảnh hưởng đến độ chính xác của quá trình tính toán.

Như vậy, khi tiến hành kiểm chứng kết quả mô phỏng tuyến ống dẫn khí với chiều dài 370km, dẫn khí từ ngoài khơi vào bờ, kết quả so sánh thu được cho phép kết luận: các giả định đơn giản hóa phương trình của nhóm tác giả là hợp lý khi kết hợp với các phương pháp giải gần đúng các hàm vi phân theo thời gian và không gian. Trước khi tiến hành cải tiến các phương pháp dự đoán đặc tính khí tự nhiên, mô hình truyền nhiệt… thì việc tiến hành đánh giá so sánh mức độ chính xác của mô hình hiện tại với kết quả đo đạc thực nghiệm là cần thiết.

5. Kết luận

Vận chuyển khí tự nhiên bằng tuyến ống áp suất cao để dẫn khí từ giàn khai thác ngoài khơi vào đất liền được lập trình mô phỏng sử dụng chương trình MATLAB theo phương pháp giải hệ phương trình 1D. Thông qua việc lập và giải hệ các phương trình, nhóm tác giả đề xuất phương pháp giải gần đúng trên cơ sở kết hợp các phương pháp giải đã được công bố trước đây, giả định đơn giản hóa một số thành phần trong hệ phương trình, điều này cho phép giảm thời gian tính toán nhưng độ chính xác của kết quả phép tính thay đổi không đáng kể (sai số tương đối cực đại không vượt quá 3% so với kết quả thu được bằng phần mềm thương mại). Mô hình tính toán đã được thử nghiệm so sánh đối với tuyến ống dẫn khí 1 pha dài 370km dưới đáy biển, với các giả định cơ bản, kết quả thu được rất gần so với kết quả thu được bởi phần mềm thương mại chuyên dụng.

Trong nghiên cứu này, nhóm tác giả đã tiến hành xây dựng thành công mô hình mô phỏng động quá trình vận chuyển khí tự nhiên trên tuyến ống cao áp, với các giả định đơn giản hóa một số thành phần có trong phương trình, sử dụng phương pháp giải toán tuần tự mô hình này:

- Cho phép mô phỏng động (biến thiên  theo  không gian và thời gian) hệ thống tuyến ống dẫn khí   tự nhiên với chiều dài lên đến 400km, áp suất lên đến 200bar, xử lý được hệ khí tự nhiên có chứa nitơ và carbon dioxide.

- Nếu sai số tính toán đối với áp suất, lưu lượng và nhiệt của khí tự nhiên bên trong tuyến ống thấp hơn 3% là chấp nhận được, mô hình phát triển trong nghiên cứu này có thể đáp ứng được yêu cầu mô phỏng dự đoán phục vụ theo dõi vận hành tuyến ống dẫn khí tự nhiên.

Các kết quả mô phỏng dự đoán sử dụng mô hình xây dựng trong nghiên cứu này sẽ được so sánh với các số liệu thực nghiệm đo đạc trên tuyến ống dẫn khí tự nhiên, đây là yếu tố quyết định trong việc cải tiến các mô hình nhiệt động và mô hình truyền nhiệt cũng như các phương trình khác để nâng cao độ chính xác và tin cậy của chương trình, kết quả này sẽ được đề cập trong công bố sắp tới.

Tài liệu tham khảo

1. R.Z.Ríos-Mercado, C.Borraz-Sánchez. Optimization problems in natural gas transportation systems: A state-of- the-art review. Applied Energy. 2015; 147: p. 536 - 555.

2. Thủ tướng Chính phủ. Phê duyệt Quy hoạch tổng thể phát triển ngành công nghiệp khí Việt Nam giai đoạn đến năm 2015, định hướng đến năm 2025. Quyết định số 459/QĐ-TTg. 30/3/2011.

3. L.I.Langelandsvik, W.Postvoll, B.Aarhus, K.K.Kaste. Accurate calculations of pipeline transport capacity. Proceedings to 24th World Gas Conference, Buenos Aires, Argentina. 2009.
4. A.R.D.Thorley, C.H.Tiley. Unsteady and transient flow of compressible fluids in pipelines - a review of theoretical and some experimental studies. International Journal of Heat and Fluid Flow. 1987; 8(1): p. 3 - 15.

5. M.Poloni, D.E.Winterbone, J.R.Nichols. Comparison of unsteady flow calculations in a pipe by the method of characteristics and the two-step differential Lax-Wendroff method. International Journal of Mechanical Sciences. 1987; 29(5): p. 367 - 378.

6. J.F.Helgaker, T.Ytrehus. Coupling between continuity/momentum and energy equation in 1D gas flow. Energy Procedia. 2012; 26: p. 82 - 89.

7. P.Wang, B.Yu, Y.Deng, Y.Zhao. Comparison study on the accuracy and efficiency of the four forms of hydraulic equation of a natural gas pipeline based on linearized solution. Journal of Natural Gas Science and Engineering. 2015; 22: p. 235 - 244.

8. C.Bisgaard, H.H.Sørensen, S.Spangenberg. A finite element method for transient compressible flow in pipelines. International Journal for Numerical Methods in Fluids. 1987; 7(3): p. 291 - 303.

9. A.J.Osiadacz, M.Yedroudj. A comparison of a finite element method and a finite difference method for transient simulation of a gas pipeline. Applied Mathematical Modelling. 1989; 13(2): p. 79 - 85.

10. L.Gato, J.Henriques. Dynamic behaviour of high- pressure natural-gas flow in pipelines. International Journal of Heat and Fluid Flow. 2005; 26(5): p. 817 - 825.

11. T.Kiuchi. An implicit method for transient gas flows in pipe networks. International Journal of Heat and Fluid Flow. 1994; 15(5): p. 378 - 383.

12. M.Behbahani-Nejad, A.Bagheri.  The  accuracy and efficiency of a MATLAB-Simulink library for transient flow simulation of gas pipelines and networks. Journal of Petroleum Science and Engineering. 2010; 70(3): p. 256 - 265.

13. G.Greyvenstein. Animplicitmethodfortheanalysis of transient flows in pipe networks. International journal for Numerical Methods in Engineering. 2002; 53(5): p. 1127 - 1143.

14. M.Abbaspour, K.Chapman. Nonisothermal transient flow in natural gas pipeline. Journal of Applied Mechanics. 2008; 75(3).

15. A.J.Osiadacz, M.Chaczykowski. Comparison of isothermal and non-isothermal pipeline gas flow models. Chemical Engineering Journal. 2001; 81(1): p. 41 -  51.

16. L.I.Langelandsvik. Modeling of natural gas transportand friction factor for large-scale pipelines: Laboratory experiments and analysis of operational data. 2008.

17. L.I.Langelandsvik, S.Solvang, M.Rousselet, I.N.Metaxa and M.J.Assael. Dynamicviscositymeasurements of three natural gas mixtures-comparison against prediction models. International Journal of Thermophysics. 2007; 28(4): p. 1120 - 1130.

18. J.Ramsen, S.-E.Losnegard, L.I.Langelandsvik, A.J.Simonsen and W.Postvoll. Important aspects of gas temperature modeling in long subsea pipelines. Pipeline Simulation Interest Group. 2009.

19. M.Chaczykowski. Sensitivity of pipeline gas flow model to the selection of the equation of state. Chemical Engineering Research and Design. 2009; 87(12): p. 1596 - 1603.

20. M.Chaczykowski. Transient flow in natural gas pipeline - The effect of pipeline thermal model. Applied Mathematical Modelling. 2010; 34(4): p. 1051 - 1067.

21. J.F.Helgaker, B.Müller, T.Ytrehus. Transient flow in natural gas pipelines using implicit finite difference schemes. Journal of Offshore Mechanics and Arctic Engineering. 2014; 136(3).

22. C.F.Colebrook, T.Blench, H.Chatley, E.Essex, J.Finniecome, G.Lacey, J.Williamson, and G.Macdonald. Turbulent flow in pipes, with particular reference to the transition region between the smooth and rough pipe laws. Journal of the Institution of Civil engineers. 1939; 11(4):    p. 133 - 156.

23. J.O.Valderrama. The state of the cubic equations of state. Industrial & Engineering Chemistry Research. 2003; 42(8): p. 1603 - 1618.

24. G.Soave. Equilibrium constants from a modified redlich-kwong equation of state. Chemical Engineering Science. 1972; 27(6): p. 1197 - 1203.

25. D.Y.Peng, D.B.Robinson. A new two-constant equation of state. Industrial & Engineering Chemistry Fundamentals. 1976; 15(1): p. 59 - 64.

26. M.Luskin. An approximation procedure for nonsymmetric, nonlinear hyperbolic systems with integral boundary conditions. SIAM Journal on Numerical Analysis. 1979; 16(1): p. 145 - 164.
