Cụ thể các bước như sau:

- Tính các thuộc tính AVO.

- Biểu diễn các thuộc tính AVO để xác định mối quan hệ giữa bất thường AVO với các dấu hiệu dầu khí đã được phát hiện qua các giếng khoan.

- Xác định mối quan hệ tương tự các vùng khác để dự báo tồn tại dầu khí.

Hình ảnh lát một cắt địa chấn trước và sau khi minh giải AVO được thể hiện trên hình 6.23. Trên hình 6.24 là hình ảnh phân tích bất thường AVO liên quan đến ranh giới khí/nước, nóc vỉa cát chứa nước và nóc vỉa cát chứa khí.

Hình 6.23 - Thí dụ lát cắt địa chấn trước và sau khi minh giải AVO

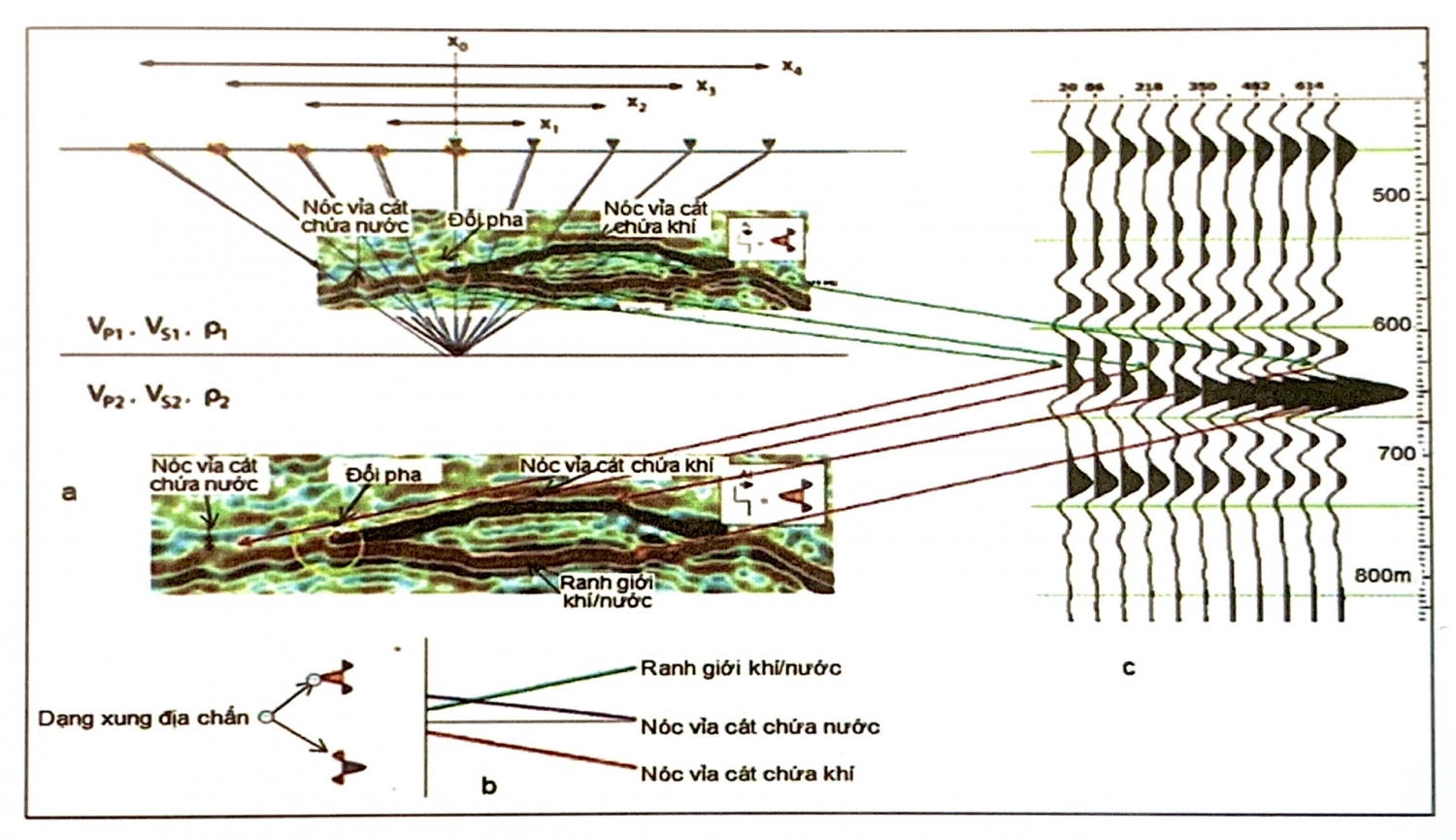

Hình 6.24 - Hình ảnh bất thường AVO liên quan đến nóc vỉa cát chứa nước và chứa khí - a. Lát cắt địa chấn; b. Quy luật biến đổi hệ số phản xạ theo khoảng cách; c. Sự biến đổi biên độ liên quan đến vỉa chứa khí và nước

Trên hình 6.25 và 6.26 so sánh sự khác biệt của lát cắt địa chấn và thuộc tính biên độ với các mạch gân và mạch xa do ảnh hưởng của hiện tượng AVO. Trên hình 6.25 là lát cắt địa chấn mà trên đó kết quả đo siêu âm trong giếng khoan cho thấy có biểu hiện khí. Sau khi cộng sóng ở các mạch gần và mạch xa, do hiệu ứng AVO nên ở t = 630ms liên quan đến tập cát chứa khi các mạch xa có bất thường biên độ “điểm sáng” mạnh hơn các mạch gần. Trên hình 6.26 là so sánh lát cắt thuộc tính biên độ của các mạch gần, mạch giữa và mạch xa. Liên quan đến vỉa cát chứa khí, các mạch gần có biên độ nhỏ, các mạch giữa có biên độ vừa phải và các mạch xa biên độ lớn.

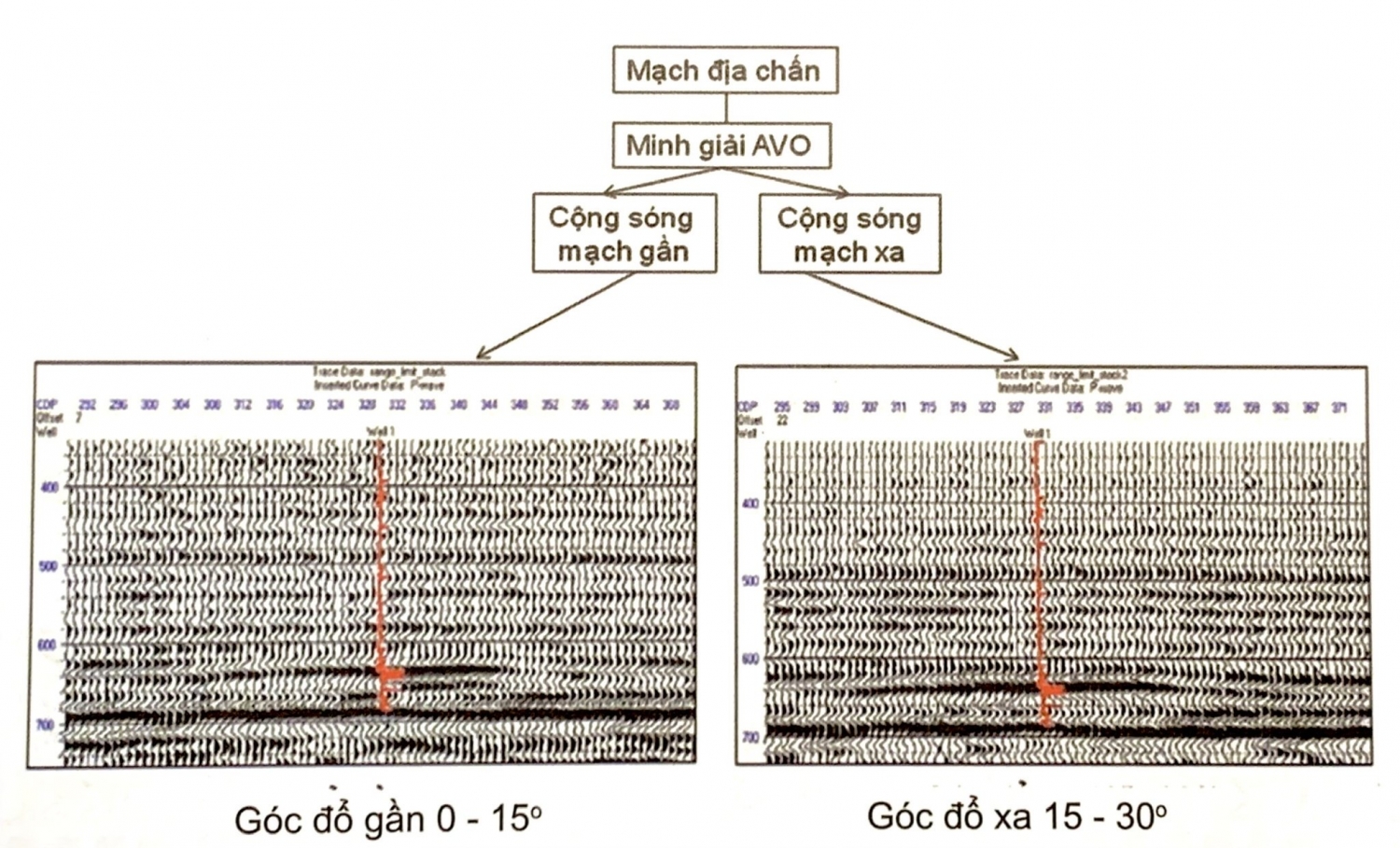

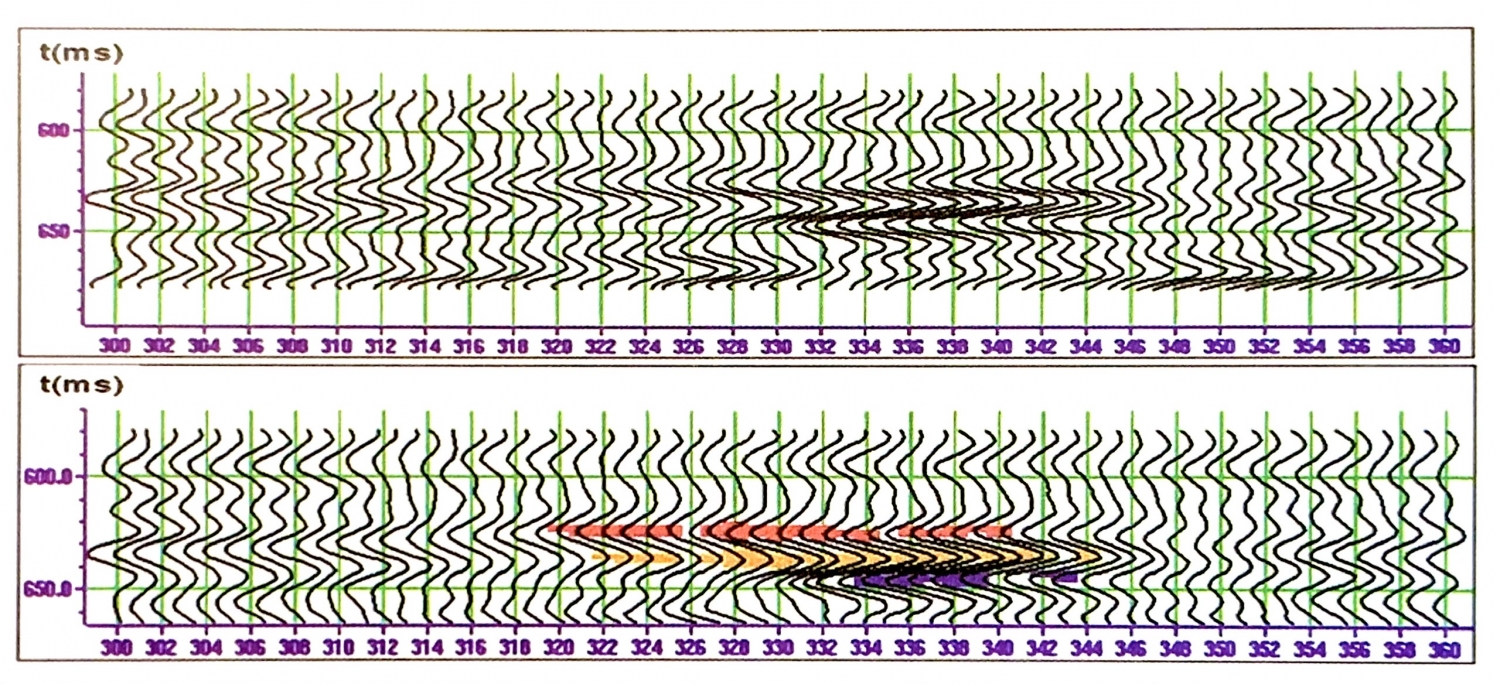

Hình 6.25 - So sánh lát cắt địa chấn cộng sóng mạch gần và mạch xa

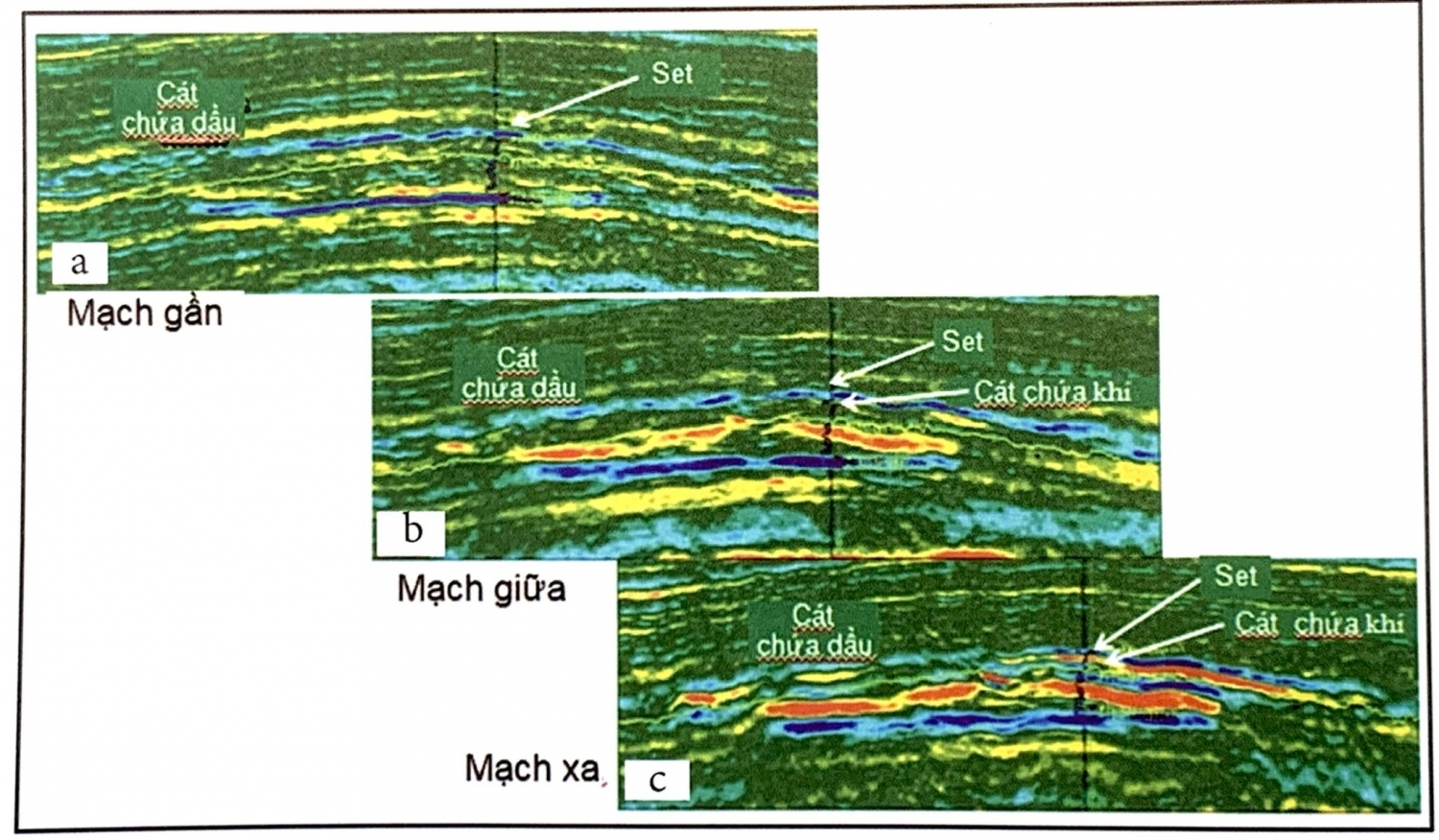

Hình 6.26 - So sánh lát cắt thuộc tỉnh biên độ của các mạch gần và mạch xa - a. Mạch gần; b. Mạch giữa; c. Mạch xa

Trên hình 6.27 là thí dụ hình ảnh so sánh biên độ các mạch gần và các mạch xa liên quan đến vỉa chứa (t= 2,3 - 2,4s). Ở vỉa chứa dầu, các mạch gần có biên độ yếu, trong khi đó các mạch xa có bất thường biên độ (điểm sáng) liên quan đến bất thường AVO loại 2.

Một số hình ảnh các loại bất thường AVO liên đến vỉa chứa khí trong trầm quan tích Miocen trên một số cấu tạo thuộc bể NCS được minh họa trên các hình 6.28, 6.29 và 6.30.

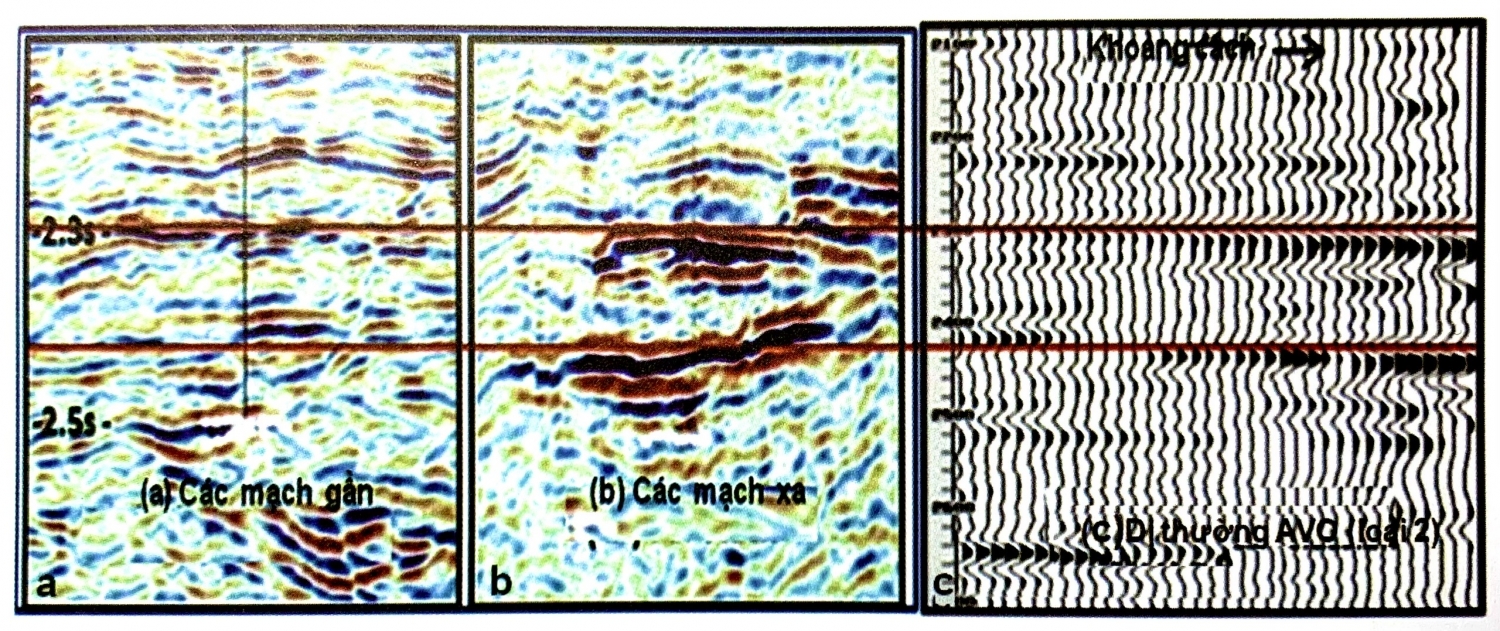

Hình 6.27 - So sánh biên độ các mạch gần và các mạch xạ liên quan đến vỉa chứa (t = 2.3-2.4s) - a. Các mạch gần có biên độ yếu; b. Ở các mạch xa có dị thường biên độ (điểm sáng) ở vỉa chứa dầu; c. Bất thường AVO loại 2

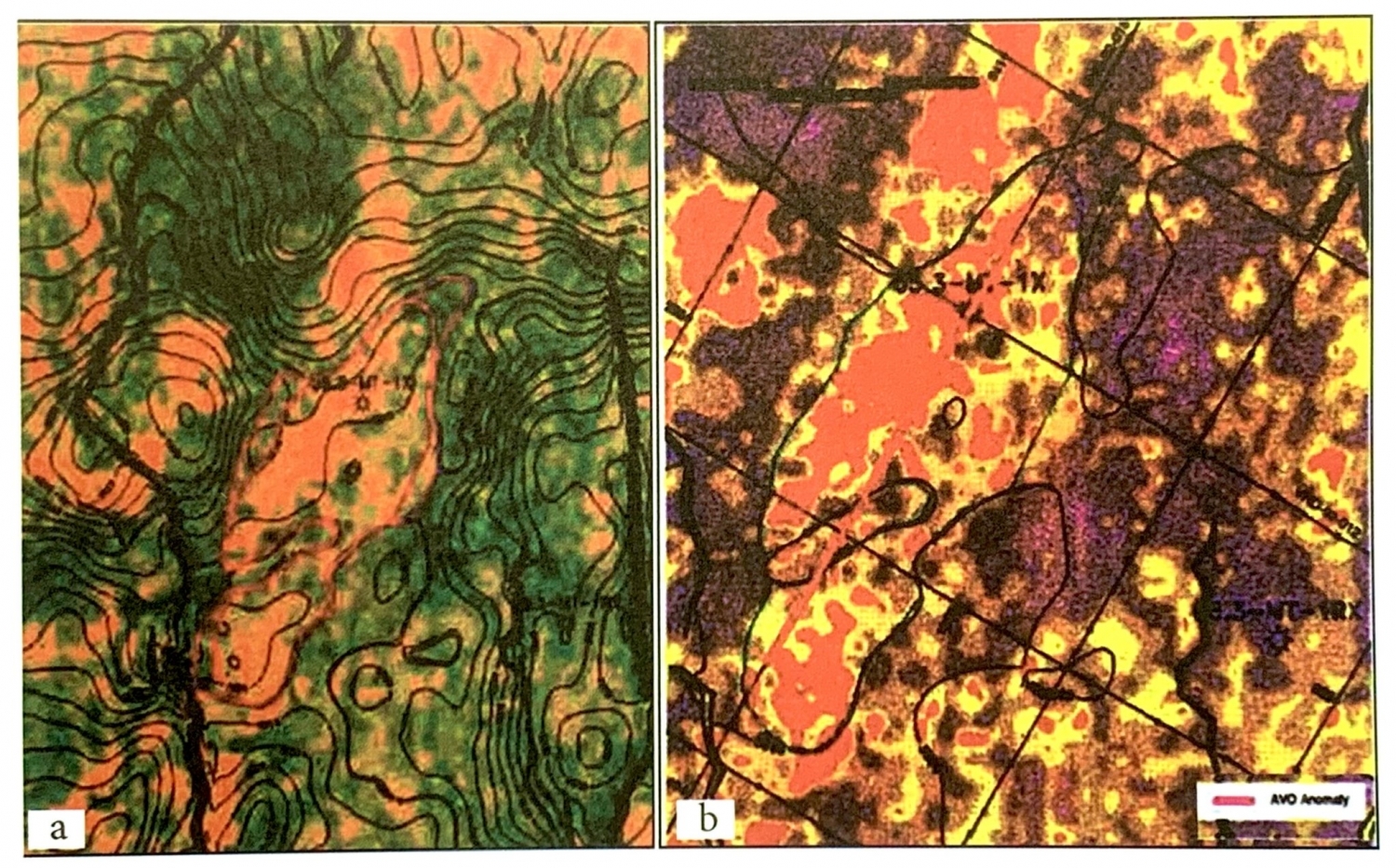

Hình 6.28 - So sánh bản đồ cấu tạo và bản đồ bất thường AVO ở mỏ MT bể NCS - a. Bản đồ cấu tạo; b. Bản đồ bất thường AVO

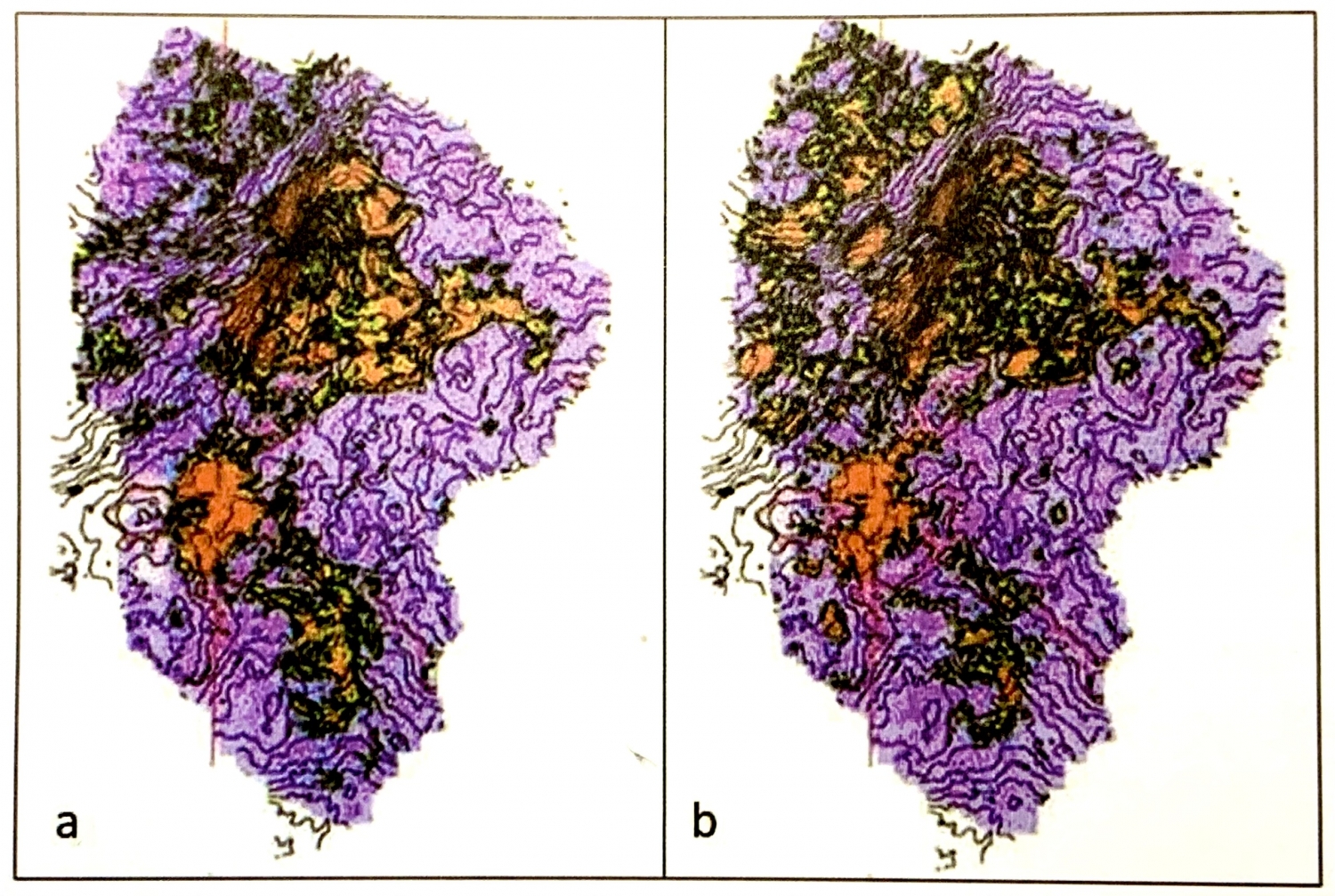

Hình 6.29 - Sự phân bố bất thường biên độ, tầng Miocen trên (Mỏ HT, bể NCS).

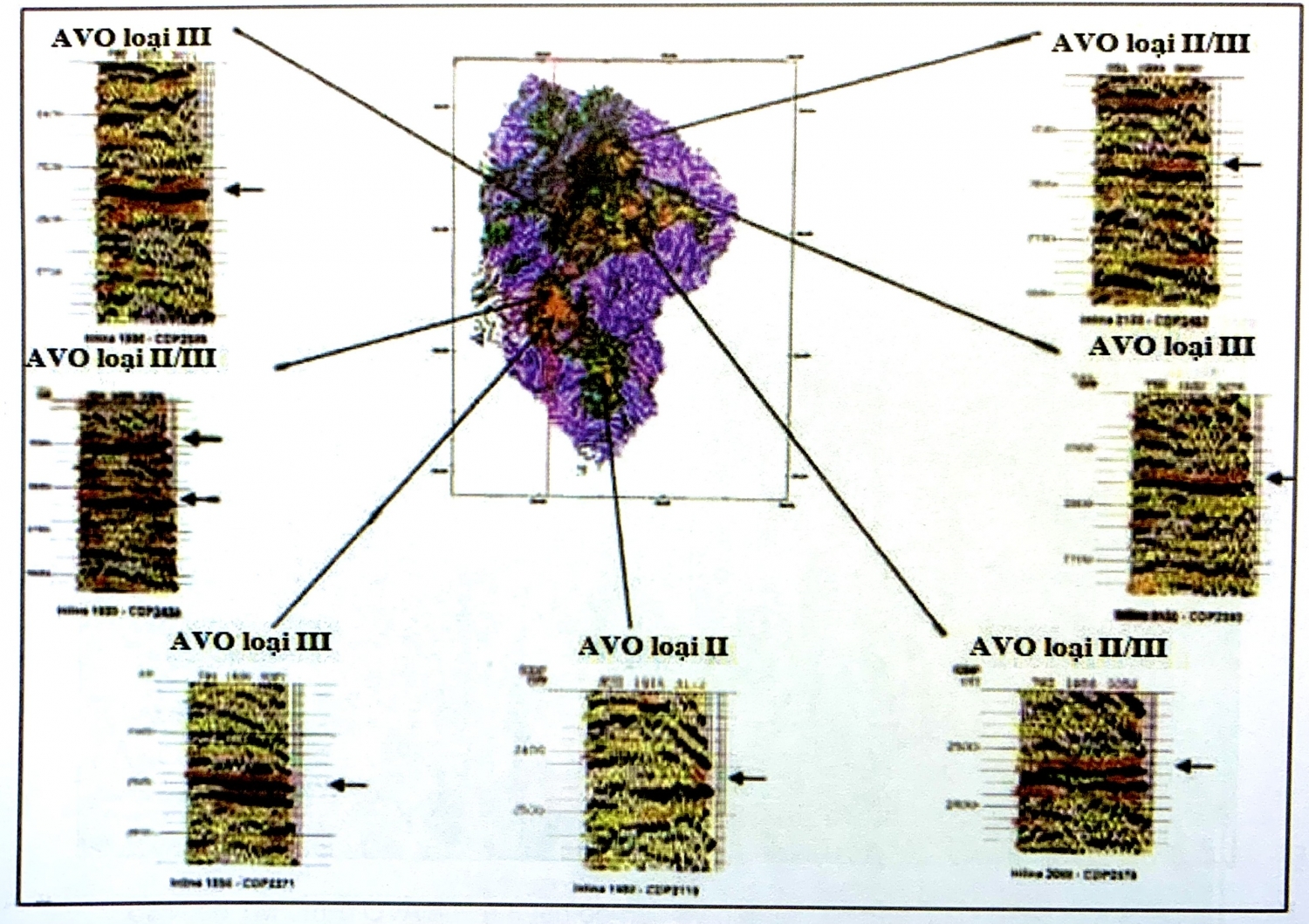

Hình 6.30 - Các loại bất thường AVO (tầng Miocen trên, cấu tạo X, mỏ HT, bể NCS)

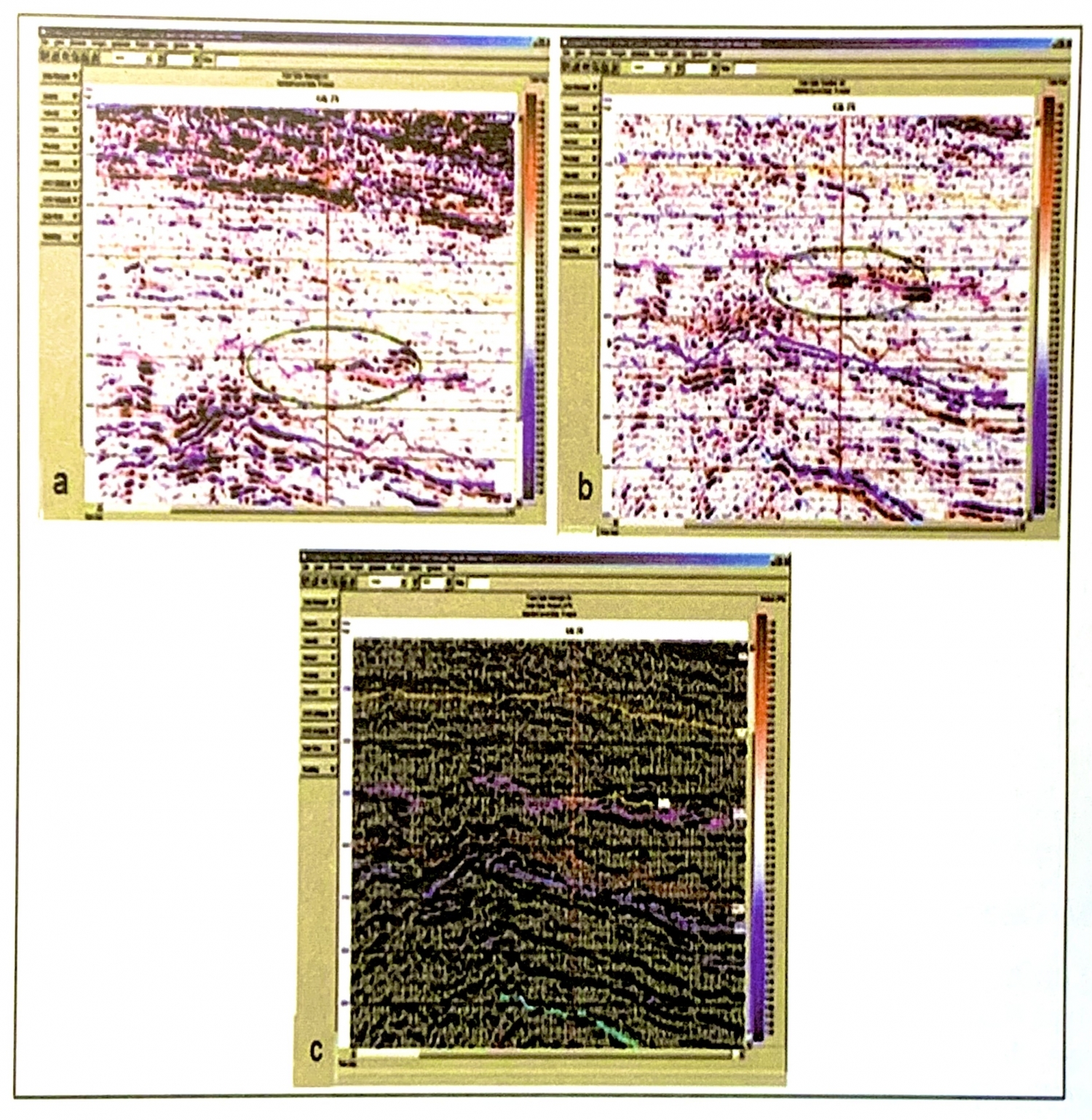

Hình 6.31 - Lát cắt AVO (mỏ HT, bể NCS) - a. Lát cắt hệ số cố định P; b. Lát cắt hệ số biến đổi G; c. Lát cắt PxG

Trên hình 6.28 là hình ảnh so sánh bản đồ cấu tạo và bản đồ bất thường AVO ở mỏ MT bể Nam Côn Sơn. Trên hình 6.29 thể hiện sự phân bố bất thường biến độ đối với tầng Miocen trên (Mỏ HT, bể NCS) tương ứng với các mạch xa và các mạch gần. Trên hình 6.30 thể hiện hình ảnh các loại bất thường AVO loại II, III và II/III (trầm tích Miocen trên, cấu tạo X, mỏ HT, bể NCS). Trên hình 6.31 là các lát cắt địa chấn thể hiện bất thường với hệ số cố định P, hệ số biến đổi G và kết hợp cả hệ số cố định và hệ số biến đổi PxG. Các hình ảnh này thể hiện hiệu quả áp dụng phân tích AVO phát hiện các vỉa cát chứa khí ở bể NCS.

Nói tóm lại nghiên cứu sự biến đổi biên độ theo khoảng cách (AVO) thường được sử dụng như một công cụ để tìm kiếm trực tiếp các chỉ tiêu về tồn sự tại của hydrocarbon. Cơ sở của quá trình minh giải sự biến đổi biên độ theo khoảng cách dựa trên mối quan hệ tính chất đàn hồi của đá kết hợp với chất lỏng trong các lỗ rỗng của đá. Các thông tin về cả thạch học và chất lỏng lỗ rỗng có thể nhận được từ minh giải AVO tuy nhiên cần phải có sự đối sánh, kiểm tra kỹ lưỡng trong quá trình minh giải.
